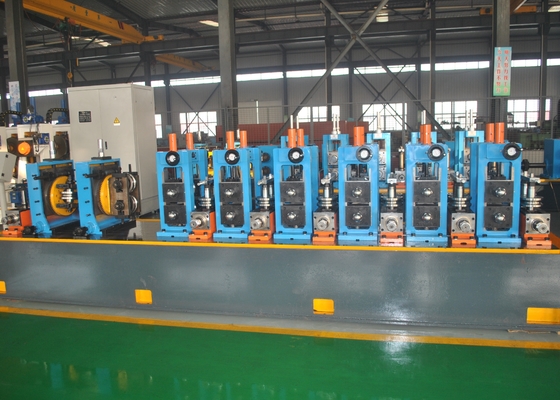

5.การออกแบบและขนาด การปั้นเครื่องบด ส่วน:

ฐานม้วนแนวราบ: 7 ฐานม้วนแนวตั้ง: 9

ส่วนปั่น:

สแตนด์กล่องกล่อง; สแตนด์กล่องสกัด; สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์

ส่วนขนาด:

ฐานม้วนแนวราบ: 5 ฐานม้วนแนวตั้ง: 5

ตุรกี หัว:2 ชุด (ชนิดม้วน 4)

หลักACมอเตอร์:หน่วยการออกแบบ: 90Kw 1 ชุด ((SIMENS);

ส่วนขนาด: 110Kw 1 ชุด ((SIMENS)

หลัก เครื่องลด:2 ชุด

โครงสร้างและผลงานหลักของอุปกรณ์

ชุดอาหาร

ส่วนใหญ่เป็นขอบบนและล่างของสแตนเลส, ง่ายสําหรับสแตนเลสออกจากวงจรเรียบร้อยในเครื่องปั้น, ป้องกันสแตนเลส bobbing ขึ้นและลง.

ประกอบด้วยคู่ของม้วนและข้อมือซ้ายและขวา วัสดุม้วนคือ Gr15 กระบวนการดับความถี่สูง ความแข็ง HRC58-62แบรคเกตซ้ายและขวาคือโครงสร้างการปั่นแผ่นเหล็ก

เครื่องปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับ

ส่วนใหญ่คือการจัดระดับของสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตีย

โดยใช้โครงสร้างแบบม้วนชั้นบน 2 ชั้นล่าง 3 ชั้นล่าง 5 สามารถปรับลําพังได้ โดยใช้ม้วนข้างบน 2 ชั้น เพื่อควบคุมระยะว่างของม้วนชั้นบนและชั้นล่าง ตามลําดับวัสดุของม้วนการปรับระดับคือ Gr15, การดับความถี่สูง ความแข็งในการดับ HRC58-62

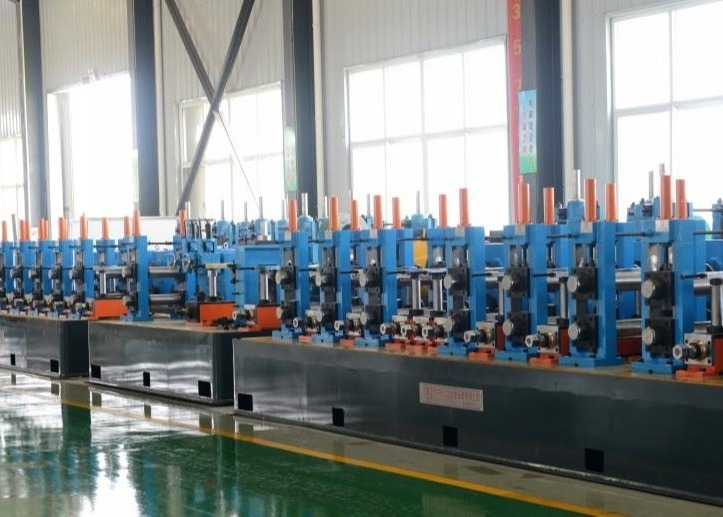

ฐานม้วนแนวราบ

กรอบม้วนแนวราบเป็นองค์ประกอบหลักของการพิมพ์และการปรับขนาดโรงงาน โดยสายในท่อ billet และการรับประกันความแม่นยําขนาดของท่อเหล็ก

รางม้วนแนวราบที่มีโครงสร้าง gantry การเปลี่ยนม้วนด้านนอก

กว้างของแกนม้วนแนวราบคือ Ф80mm(รุ่นอุปกรณ์:กลับ#3516,อดีต#32216); วัสดุคือ 42CrMo; การดับความถี่สูง

ปรับขึ้นและลงวิธีการ: คู่มือ.

ด้านล่างของม้วนด้านล่างของม้วนแนวราบมีพัดป้องกันการอ้วน เมื่ออ้วนเพื่อลดความเสียหายของม้วนแนวราบและหลอด

ป้องกันวัสดุหมอนคือ HT200

แกนการปรับปลายยางยางที่คงที่, เป็นประโยชน์สําหรับการผลิตของปรับวัสดุบาง

วัสดุครอบปลายม้วนแนวราบจาก HT200 ของเดิม แทน Q235A เพื่อป้องกันการแตกของครอบปลายในกระบวนการการใช้ภายหลังเพื่อป้องกันปริมาณและเหล็กในหลอด, เพิ่มอายุการใช้งานของหลอด, บอลท์เชื่อมทุกจากระดับปกติเดิมไป 8.8 บอลท์ความแข็งแรงสูง,เพื่อให้แน่ใจว่าในอนาคตความแข็งแรงของการเชื่อมต่อและความมั่นคงในกระบวนการการใช้งานระยะยาว.

กรอบและตารางเชื่อม USES สี่ 8.8 โบลต์ความแข็งแรงสูง, รับประกัน rack ในกระบวนการผลิตภายหลังความมั่นคงและความแม่นยํา

หน่วยวางม้วนตั้ง

ยืนม้วนตั้งเป็นองค์ประกอบหลักของการสร้างและขนาดโรงงาน, การช่วยเหลือหลัก deformation โรเลอร์แนวราบ, ป้องกัน strip rebound, ดับส่วนหนึ่งของขอบของการรอยืด

ยืนยันม้วนแนวตั้งใช้งานปรับสกรูเดียว, ในการเปลี่ยนม้วน

กว้างของกล่องกล่องคือ Ф50mm วัสดุคือ40Crการดับความถี่สูง.

วัสดุม้วนตั้งรับรองเหล็กเหล็ก, กับอุปกรณ์แผ่นความยืดหยุ่นบนม้วนตั้ง,ม้วนตั้งกับต้นและล่างปรับลูกหมึก,ความสูงสามารถ "การปรับ"เพื่อปรับการผลิต วัสดุบาง เช่นการปีนเขา

สแตนด์นําสายผ่า

สแตนด์คําแนะนําเย็บสแตนด์เป็นหลักการควบคุมขนาดของมุมเปิดและทิศทางของ

weld, weld อย่างแม่นยําในม้วน extruding, เพื่อให้แน่ใจว่าคุณภาพการผสมผสาน, กรอบม้วนนําสามารถเป็นบวกหรือลบ 20 องศาตามหมุนแกนท่อ, ปรับขึ้นและลง, และรอบ

กว้างแกน φ55 ((รุ่นเกียร์# 7511)

สต็อปสกรีนโรล

Squeeze Roll Stand เป็นส่วนใหญ่ที่ความถี่สูงการทําความร้อนท่อบิลเล็ต extrusion ในท่อ welded เป็นส่วนใหญ่ของการรับประกันคุณภาพการปั่นโครงสร้างกรอบม้วน extruding เหมือนกับม้วนตั้ง

สกัดกลมแกน Dia. คือ Ф60mm(รุ่นอุปกรณ์ #7512); วัสดุคือ 40Cr; ความถี่สูง

การบํารุงรักษาหลังการหมุนแบบหยาบคาย และต่อมาจบการหมุน

ถอนเครื่อง Burr นอก

เครื่องตัดขัดขัดขัดขัดขัดขัดขัดขัดขัดขัดScrapers สามารถปรับและมีฟังก์ชันยกเร็วโดยแคมมีกลมรองรับสองกลม ภายใต้รองมีด เพื่อรับรองการบด

การเย็นด้วยน้ํา

มันใช้ในการเย็นพื้นที่ผสมเพื่อให้แน่ใจว่าท่อเหล็กถูกขัดตรงอย่างแม่นยํา. มันใช้ประเภทโครงสร้างที่รวมการฉีดและน้ําอาบน้ําในหนึ่ง.

เครื่องปรับขนาด

อุปกรณ์ขัดตรงแบบหยาบ(หัวไทย)

ชื่ออีกอย่างคือหัวทุรก และระบุในส่วนสุดท้ายของโรงงานปรับขนาด, มันถูกใช้เพื่อขัดท่อตรงมันประกอบด้วยสองชุดของสี่ม้วนการขัดตรงและหัวสามารถหมุนและปรับสําหรับขวาและซ้ายมันใช้ทางสามจุดไปสู่ท่อเหล็กตรง

การประกอบแกนคาร์แดน

มันใช้ในการเชื่อมต่อกล่องเกียร์และรองรับม้วนแนวราบ, มันยังเชื่อมต่อกล่องเกียร์หลักและ

กล่องเกียร์ขยายอุปกรณ์ส่งใช่แล้วประโยชน์สําหรับการใช้งาน, การบํารุงรักษา, การเปลี่ยนและการตรงกัน, ยังมีหน้าที่ป้องกันความอ้วนสําหรับการยืนแนวราบ

กล่องเกียร์ลด

เครื่องลดความเร็วของหน่วยใช้ เครื่องลดความเร็วของวงจรกลมสกรูที่สอง เครื่องลดความเร็วของวงจรกลมสกรูแต่ละเครื่องประกอบด้วยเกียร์วงจรกลมสองคู่และเกียร์กลมสองตัว ข้อดีของกล่องเกียร์ลดความเร็วแข็งแรงและทนทานค่ารักษาและเปลี่ยนที่ต่ํา. วัสดุของเกียร์เบวิล:20CrMnTi

6.รางเย็น(ไคคอง)

7.รายการผลิตตาราง (22m)และอุปกรณ์เปลี่ยนท่อ

8.GGP40โอเคWสภาพแข็ง ความถี่สูง เครื่องเชื่อม

ผู้ผลิต: ซานเจง

คําอธิบายของอุปกรณ์

1.1ปริมาตรเทคนิค 400kWเครื่องเชื่อม

ฉันเครื่องเชื่อมรวมGGP-400/0.3-CC:

• พลังงานเฉพาะ: 400kW
• ความแรงเฉพาะแบบ DC: :P_d= 400kW
• ความแรงดันเฉพาะแบบ DC::U_dN= 450V
• ระบบไฟฟ้าประจําตัว:_dN=890A
• ประสิทธิภาพรวม: η≥85%
• พลังการออก: P_{ออกไป}> 400kW
• ความถี่ที่ออกแบบ: f=250~300kHz
• อินเวอร์เตอร์ MOSFET: 100kW × 4
• สายสายเข้า: 185 มม.²× 2 pc/phase

Wเครื่องเย็นน้ําอากาศ:

• ใช้เครื่องเปลี่ยนความร้อนน้ํา-น้ํา
• ความจุในการเย็น: 140kW
• พลังงานชื่อของปั๊มในสาย: 7.5kW
• กระแสการทํางานของปั๊มในสาย: 50m³/h
• ความสูงของปั๊มในสาย: 32 เมตร
• ปริมาตรของถังน้ําอ่อน: 0.55 m³
• พื้นที่แลกเปลี่ยนความร้อน: 15m²
• อุณหภูมิทางเข้าของน้ําหมุนเวียนภายนอก: ≤35°C
• ความดันในการเข้าน้ํา: 0.25 ∼ 0.45MPa
