Roll Pass Design สายการผลิต Erw Pipe Mill ที่มีความแม่นยำ



HG50 High-Frequency Welded Pipe Mill Line ได้รับการออกแบบมาเพื่อผลิตท่อเชื่อมที่มีเส้นผ่านศูนย์กลาง Ф16 ～ 50 มม. และความหนาของผนัง 1.0 ～ 3.0 มม. เช่นเดียวกับท่อสี่เหลี่ยมและสี่เหลี่ยมและท่อที่มีขนาดเท่ากันไลน์การผลิตสามารถผลิตท่อเหล็กเชื่อมด้วยการตัดเฉือนคุณภาพดีและการประกอบที่มีความแม่นยำสูงโดยใช้การออกแบบผ่านม้วน



ดแนวทางการออกแบบ :

●ปรับปรุงประสิทธิภาพการทำงานและประสิทธิภาพการผลิต

●ปรับปรุงสภาพแวดล้อมและความปลอดภัยของการดำเนินงาน

●ปรับปรุงความเสถียรของผลิตภัณฑ์

●ปรับปรุงผลผลิตของผลิตภัณฑ์

●ลดต้นทุนม้วน

ตามแนวทางการออกแบบในการปรับปรุงลักษณะการทำงานและสภาพแวดล้อม และความปลอดภัยและลักษณะการผลิต การลดต้นทุนของลูกกลิ้งเพื่อรับประกันประสิทธิภาพสูง สายการผลิต HG50 ใช้รูปแบบการออกแบบรูรัศมีสองเท่า

• ข้อมูลจำเพาะของวัสดุ:

สอดคล้องกับมาตรฐาน YB189-64

(1) วัสดุ: เหล็กกล้าคาร์บอนต่ำและเหล็กกล้าผสมต่ำ

(2) คุณสมบัติทางกล: σb≤520Mpa, σs≤340MPa

(3)ความกว้างของแถบ:56～160mm

(4)ความหนาของแถบ:1.0~3.0mm

(5) ขดลวดเหล็กเส้น: เส้นผ่านศูนย์กลางภายในของขดลวด: φ480 ~ φ520mm520

เส้นผ่านศูนย์กลางภายนอกของคอยส์: φ1000 ～ φ1800mm

(6) น้ำหนักคอยล์: ≤2T

• ข้อกำหนดหลักของผลิตภัณฑ์ท่อเชื่อม:

(1) เส้นผ่านศูนย์กลางท่อกลม: φ16 ～ φ50mm

(2)ความหนาของท่อ:1.0~3.0mm

(3) ความยาวตัดคงที่:4～12m

(4)ความแม่นยำในการตัดท่อ:0~3mm

• ความเร็วในการขึ้นรูป

20～100ม./นาที

• ไฟฟ้า น้ำ และอากาศ:

(1) อำนาจ:

ปริมาณไฟฟ้าของสาย ประมาณ 600KW

แหล่งพลังงาน 380V/50Hz/3 เฟส

(2) น้ำหล่อเย็นหมุนเวียน:

การไหล:30T/h～40T/h

ปริมาณสระ:60m3

(3)อัดอากาศ

การไหล:5m3/นาที

ความดัน:5~7กก./cm2

• การประชุมเชิงปฏิบัติการ:

กว้าง 8 ม. ยาว 100 ม. สูงอย่างน้อย 5 ม. จากรางเพดานถึงพื้น

• Uncoiler

Uncoiler เป็นโครงสร้างของส่วนขยายสองเท่าและแมนเดรลแบบคานยื่นประกอบด้วยสองส่วนหลัก: ตัวหลักและฐานคงที่ตัวเครื่องหลักติดตั้งระบบนิวแมติกเพื่อตอบสนองความต้องการในการขยาย การหดตัว และการเบรกของแมนเดรล

OD ของขดลวด	Φ1000-1800mm
ID ของขดลวด	Φ480-520mm
ความหนาของแถบ	1.0-3.0mm
ความกว้างของแถบ	56-160mm
น้ำหนักของแถบเดียว	Max2T
ประเภทส่วนขยาย	ดำเนินการด้วยตนเอง
หยุดพัก	การขับรถด้วยลม







• อัตโนมัติ สได้ยินและช่างเชื่อม



ใช้เพื่อตัดส่วนที่ไม่ปกติของหัวเทปและส่วนท้ายออก และจัดส่วนปลายเทปของขดลวดก่อนหน้ากับหัวเทปของขดลวดถัดไป และเชื่อมเข้าด้วยกันเพื่อป้อนลูปเปอร์อย่างต่อเนื่อง



รูปแบบโครงสร้าง: เตียงเชื่อมเฉือน, อุปกรณ์ให้อาหารหยิก, อุปกรณ์ตั้งศูนย์คู่, ระบบตัดเฉือนคู่, ระบบแผ่นตัด, ระบบขับเคลื่อนแผ่นด้านล่างเชื่อม ฯลฯ



ความกว้างของแถบ	56-160mm
ความหนาของการเชื่อม	1.0-3.0mm
ประเภทการตัด	เครื่องตัดอัตโนมัติ
โหมดการเชื่อม	เชื่อมอัตโนมัติ
แรงดันไฮดรอลิก	8-10MPa
วงจรการทำงาน	สูงสุด 180 วินาที

• เกลียวสะสม 5M



หน่วยนี้เป็นส่วนประกอบหลักในอุปกรณ์กดและพกพา, ประกอบตัวสะสม, ขนย้ายหน่วยวัสดุ, หน่วยควบคุมไฟฟ้า

อุปกรณ์กดและขนวัสดุ: มันสามารถจัดหาเหล็กเส้นให้กับตัวสะสมและเวลาเฉลี่ยที่จะถ่ายโอนข้อมูลความเร็วในการบรรทุกไปยังระบบควบคุมไฟฟ้า เมื่อเราต้องการให้หยุดขนวัสดุไปยังหน่วยนี้ มันจะหยุดม้วนไปที่มอเตอร์ไฟฟ้าและ กด & ขนย้ายวัสดุโดยการแตกและยังสามารถปรับความเร็วในการบรรทุกมอเตอร์ไฟฟ้าและตัวเครื่องมีความเร็วของวัสดุ

การประกอบโครงแบบสะสม: สามารถใช้เก็บวัสดุเหล็กเส้นจากหน่วยกดและพกพา และสามารถดึงจากม้วนวัสดุที่ส่งออกตรงกลางได้

อุปกรณ์ส่งวัสดุ: สามารถนำเหล็กแผ่นมาขึ้นรูปเป็นระบบและส่งข้อมูลความเร็วของวัสดุไปยังอุปกรณ์ควบคุมไฟฟ้า



ข้อกำหนด:

สไตล์การทำงาน	เปลี่ยนวงกลม
ขนย้ายวัสดุด้วยความเร็ว	Vmax=240m/นาที
ความได้เปรียบ	วัสดุเพิ่มเติมไม่มีการนัดหยุดงาน
หยิกแบบฟอร์ม	นิวเมติก 6Mpa
ความหนาของเหล็กม้วน	1.0-3.0mm
ความกว้าง	56-160mm
พื้นที่จัดเก็บข้อมูล	3.0 ตร.ม
กำลังมอเตอร์ไฟฟ้าของเครื่องกด & พกพา	11KW
มอเตอร์ไฟฟ้าของเฟรมสะสม	22KW

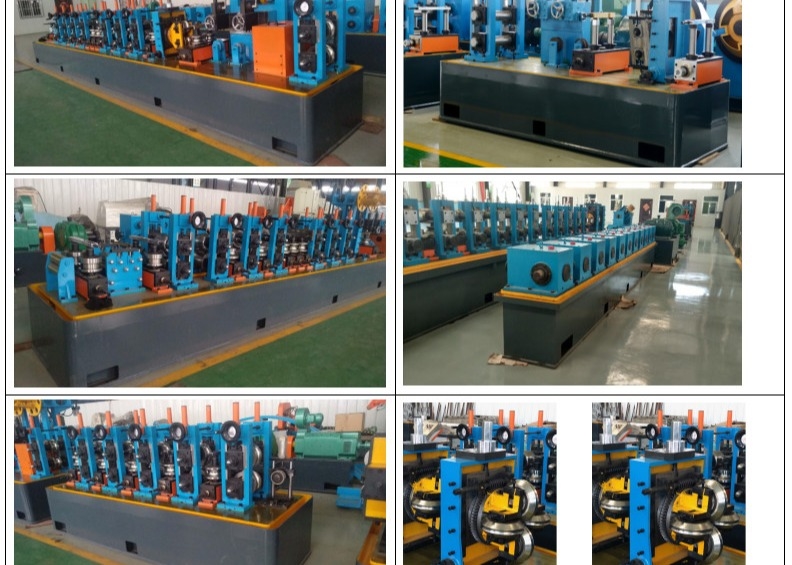

การขึ้นรูปและการปรับขนาด





หน่วยการขึ้นรูปและการปรับขนาดเป็นอุปกรณ์สำคัญสำหรับสายการผลิตท่อหน่วยนี้ปฏิบัติตามทฤษฎีม้วนเฟรมมันสามารถดำเนินการประมวลผลท่อเหล็กข้อกำหนดบางอย่างต่อไปโดยการเชื่อมแบบไม่สัมผัสซึ่งถือเหล็กเส้นบางตัวไปยังหน่วยนี้และปล่อยให้มันผ่านม้วนเฟรมไปยังท่อเฟรมดิบแล้วนำของเหลวไฟฟ้าเข้าด้วยกันบนพื้นผิวการเชื่อมท่อเพื่อ รักษาอุณหภูมิของท่อให้สูงขึ้นเพื่อให้เหมาะกับการเชื่อมโดยการเชื่อมแบบม้วนกด จากนั้นหลังจากเย็นตัวลง ขึ้นรูปขนาดและแบนเพื่อให้ผลิตภัณฑ์ท่อที่คุณต้องการคืออะไร





ขึ้นรูปท่อ OD	รอบ: Φ16-50mm
การขึ้นรูปความหนาของผนังท่อ	1.0-3.0mm
ความเร็วในการขึ้นรูป	สูงสุด 100 เมตร/นาที
จำนวน.ของการขึ้นรูปยืน แนวนอน	7
จำนวน.ของแท่นขึ้นรูปแนวตั้ง	10
คู่มือม้วนยืน	1
ขาตั้งม้วนบีบ	1
แท่นบดม้วน	1
เครื่องตัด Bur ขูด	2 ชุด
จำนวนแท่นชั่ง แนวนอน	5
จำนวน.ของขาตั้งขนาดแนวตั้ง,	5
เติกส์เฮด	2 ชุดหัวเดียว
เส้นผ่านศูนย์กลางของเพลาและวัสดุของขาตั้งม้วนแนวนอน	Φ60มม. วัสดุ 40Cr
เส้นผ่านศูนย์กลางของเพลาและวัสดุของขาตั้งม้วนแนวตั้ง	Φ40วัสดุ 40Cr

• เลื่อยบิน

เครื่องตัดเป็นอุปกรณ์สำคัญในท่อการผลิต และใช้ตัดท่อเฟรมทุกชนิดได้อย่างแม่นยำโดยอัตโนมัติเกี่ยวกับการใช้ระบบควบคุม STD และระบบเครื่องจักรที่มีความแม่นยำสูง หน่วยนี้มีข้อได้เปรียบด้านมิติที่แม่นยำ และข้อได้เปรียบในการถ่ายโอนเครื่องจักรที่ดีที่สุด ดังนั้นความสามารถที่รวดเร็วและการประมวลผลที่แม่นยำจึงเป็นข้อได้เปรียบของหน่วยนี้





เอ็มพารามิเตอร์ของเครื่องจักร :

(ก) มอเตอร์ขับเคลื่อน: เซอร์โวมอเตอร์ 15KW

(b) มอเตอร์ตัด: ความถี่ตัวแปร 15KW

(c) ความเร็วเชิงเส้นสูงสุด: 100 เมตร/นาที

(ง) ช่วงความยาวตัด: 4 ~ 12meters

(จ) ความแม่นยำในการตัดความยาว: ± 1.5 มม. (ความผันผวนของความเร็วของสายไม่เกิน 2%)

(f) ทิศทางการให้อาหาร: ตามความต้องการของลูกค้า

(g) ความเร็วในการติดตาม: เช่นเดียวกับโรงสีหลอด (20-100m / นาที)

(h) ฟังก์ชั่นอุปกรณ์: อัตโนมัติ, คู่มือ, มีฟังก์ชั่นตัดไม้บรรทัดสั้น





• ลูกกลิ้งขนส่ง

ท่อที่เสร็จแล้วจะวิ่งไปตามลูกกลิ้งสำหรับเคลื่อนย้ายและจะเคลื่อนไปที่แท่นทำงานโดยอัตโนมัติจากนั้นเครื่องบรรจุแบบธรรมดาจะบรรจุท่อในรูปทรงหกเหลี่ยม

มอเตอร์: 3kw

ความยาว: 18m





• ลูกกลิ้ง

วัสดุ: Cr12

ความแข็งของลูกกลิ้ง: HRC58-62

ความลึกของการชุบแข็ง: ≥ 10mm

ความหยาบของพื้นผิว: Ra≤0.8um







• เครื่องเชื่อมความถี่สูง 200KW

(1) เครื่องเชื่อมความถี่สูงแบบทึบขนาด 200KW, 380V / 220V, 50Hz

(2) พารามิเตอร์การออกแบบ

● กำลังไฟที่กำหนด:200kW

● กำลังไฟ DC พิกัด:Pd=200kW

● แรงดันไฟฟ้ากระแสตรงที่ได้รับการจัดอันดับ: UdN=450V

● กระแสไฟตรงที่ได้รับการจัดอันดับ:IdN=1350A

● ประสิทธิภาพของแหล่งจ่ายไฟ: η≥85%

● กำลังขับ:Pout＞200kW

● ความถี่ในการออกแบบ:f=200KHz±50KHZ

● อินเวอร์เตอร์ MOSFET: 120kW×6

● รูปแบบเอาต์พุตของวิธีสล็อต:

ไม่มีหม้อแปลงเชื่อมเอาท์พุตเรโซแนนซ์รอง

(3) ข้อกำหนดในการจัดจำหน่าย

● กำลังไฟที่กำหนด: 200kW

● กำลังไฟ DC พิกัด: Pd=200kW

● ตัวประกอบกำลังพิกัด: COSφ≥0.9

● ความสามารถในการจัดจำหน่าย: S≥800kVA

● แรงดันไฟบริการ: 380V/50Hz

● เข้าสู่เส้นปัจจุบัน: I=1050A

● สายเคเบิลขาเข้า: ใช้สายเคเบิลทองแดงขนาด240 มม.² สองเส้นขนานกัน ระบบสายไฟสามเฟสสี่สาย

• ระบบหมุนเวียนน้ำหล่อเย็น

● น้ำ - น้ำแลกเปลี่ยนความร้อน

● แรงดันน้ำหมุนเวียนภายใน:0.15~0.25MPa

◆ การไหลของน้ำหมุนเวียนภายใน: 50m³/h

◆ อุณหภูมิน้ำออกของน้ำหมุนเวียนภายใน: ≤40℃

◆ อุณหภูมิน้ำหมุนเวียนภายในน้ำ: ≤45℃

● พื้นที่แลกเปลี่ยนความร้อน:≥25m²

● การไหลของน้ำหมุนเวียนภายนอก: ≥65.4m³/h (BUYER SUPPLY)

◆ อุณหภูมิทางเข้าของน้ำหมุนเวียนภายนอก: ≤35℃

◆ แรงดันน้ำเข้า:0.20~0.3MPa(ประมาณ 2.0~3kg/cm²)

ประเภทการเชื่อม:การเหนี่ยวนำ

ประเภท:ระบบน้ำ-น้ำเย็น

• ขดลวดเหนี่ยวนำ: 2 ชุด
