Hfw Precision Tube สายการผลิตท่อเหล็กตกแต่ง 30m / นาที

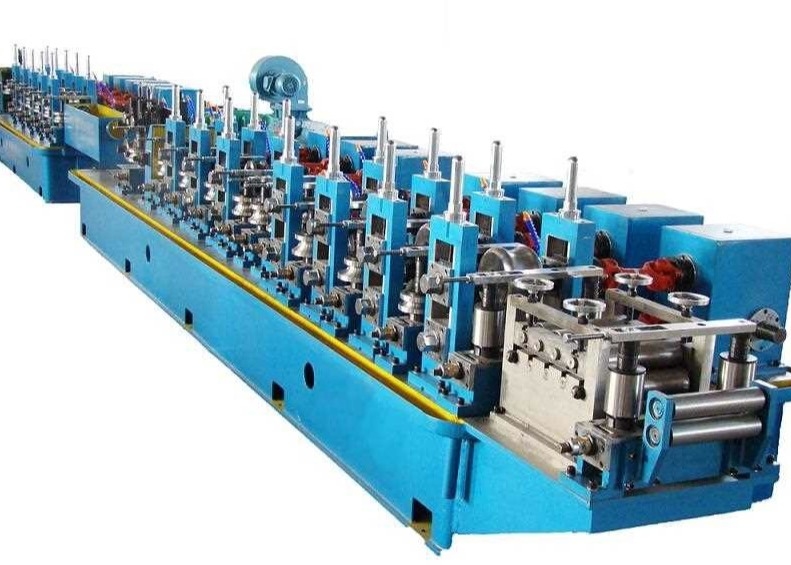

HG17 สายการผลิตท่อเชื่อมความถี่สูง







HG17 สายการผลิตท่อเชื่อมความถี่สูงได้รับการออกแบบมาเพื่อผลิตท่อเชื่อมของท่อกลมขนาด 14 มม. - 17.3 มม. หนา 2 มม. และท่อที่มีขนาดเท่ากันไลน์การผลิตสามารถผลิตท่อเหล็กเชื่อมด้วยการตัดเฉือนคุณภาพดีและการประกอบที่มีความแม่นยำสูงโดยใช้การออกแบบแบบม้วนผ่าน

ตามแนวทางการออกแบบในการปรับปรุงลักษณะการทำงานและสภาพแวดล้อม และความปลอดภัยและลักษณะการผลิต การลดต้นทุนของลูกกลิ้งเพื่อรับประกันประสิทธิภาพสูง สายการผลิต HG17 ใช้รูปแบบการออกแบบรูรัศมีสองเท่า



• พารามิเตอร์หลักและข้อมูลจำเพาะ:

• ข้อมูลจำเพาะของวัสดุ:

(1) สอดคล้องกับมาตรฐาน YB189-64

(2) วัสดุ : เหล็กกล้าคาร์บอนต่ำและเหล็กกล้าผสมต่ำ

(3) คุณสมบัติทางกล: σb≤520Mpa, σs≤365MPa

(4)ความกว้างของแถบ: 45-55mm

(5)ความหนาของแถบ:2mm

(6) เส้นผ่านศูนย์กลางภายในของคอยส์: φ480 ～ φ520mm

เส้นผ่านศูนย์กลางภายนอกของคอยส์: φ1000 ～ φ1800mm

น้ำหนักคอยล์: ≤1.5T

• ข้อกำหนดท่อเชื่อม:

• ท่อกลม :14mm-17.3mm 2mm

(2) ความยาวตัดคงที่:4-12m

(3)ความแม่นยำในการตัดท่อ:0-3mm

• ความเร็วในการขึ้นรูป: 30-80m / นาที
• ไฟฟ้า น้ำ และอากาศ

1	พลัง	แหล่งพลังงาน	380V/50Hz/3เฟส
2	น้ำหล่อเย็นหมุนเวียน	ไหล	15T/h～20T/h
		ปริมาณสระ	20m3
3	เครื่องอัดอากาศ	ไหล	5m3/นาที
		ความดัน	3～5กก./ ซม2





`ขั้นตอนสำหรับสายการผลิต

การโหลดคอยล์→การคลายเกลียว→การตัดและการเชื่อม→เครื่องสะสมเกลียวแนวนอน→การขึ้นรูป, การเชื่อม HF, การลบคม, การทำความเย็น, การปรับขนาด, การยืด→ STD เลื่อยตัดเย็น→การส่ง→การบรรจุ→การจัดเก็บ





`แต่ละพารามิเตอร์เครื่อง

1,Uncoiler



Uncoiler เป็นโครงสร้างของส่วนขยายสองเท่าและแมนเดรลแบบคานยื่นประกอบด้วยสองส่วนหลัก: ตัวหลักและฐานคงที่ตัวเครื่องหลักติดตั้งระบบนิวแมติกเพื่อตอบสนองความต้องการในการขยาย การหดตัว และการเบรกของแมนเดรล

มีแมนเดรลสองตัวบนตัวหลักแมนเดรลแต่ละตัวประกอบด้วยตัวเชื่อมสี่แท่งที่สามารถเคลื่อนที่ในแนวรัศมีได้ในเวลาเดียวกันตัวเชื่อมแบบสี่แท่งในสองกลุ่มนั้นติดตั้งบนเพลาสองอันตามลำดับขับเคลื่อนด้วยกระบอกลม ขยายและหดตัวในแนวรัศมีเมื่อแมนเดรลตัวหนึ่งคลายเกลียว อีกตัวหนึ่งจากปลายอีกข้างหนึ่งจะทำการโหลดคอยล์ใหม่และคงไว้โดยการขยายตัว ซึ่งจะติดตั้งแขนชิลด์บนแมนเดรลเพื่อป้องกันไม่ให้คอยล์คลายในระหว่างการคลายเกลียวเมื่อการคลายเกลียวของแกนหมุนในการทำงานเสร็จสิ้น ให้ดึงแกนสลักกำหนดตำแหน่งลงและหมุนแกนหมุน 180 องศาด้วยตนเองจากนั้นดันแกนพินกลับไปที่ช่องกำหนดตำแหน่งตอนนี้คอยล์ใหม่อยู่ในตำแหน่งทำงานวัฏจักรซ้ำในลักษณะนี้

OD ของขดลวด	Φ1000-2000mm
ID ของขดลวด	Φ480-520mm
ความกว้างของแถบ	14-17.3mm
ความหนาของแถบ	2mm
น้ำหนักของแถบ	Max1.5T
ประเภทส่วนขยาย	ไฮดรอลิกขยาย
หยุดพัก	การขับรถด้วยลม





2. เครื่องตัดและเครื่องเชื่อมอัตโนมัติใช้เพื่อตัดปลายแถบที่ไม่สม่ำเสมอแล้วเชื่อมต่อแถบด้วยการเชื่อม



ความกว้างของแถบ	14-17.3mm
ความหนาของการเชื่อม	2mm
ประเภทการตัด	เครื่องตัดอัตโนมัติ
แบบจำลองการเชื่อม	เชื่อมอัตโนมัติ
แรงดันไฮดรอลิก	12MPa
วงจรการทำงาน	Max.4M







3,เกลียวสะสม

หน่วยนี้เป็นส่วนประกอบหลักในอุปกรณ์กดและพกพา, ประกอบตัวสะสม, ขนย้ายหน่วยวัสดุ, หน่วยควบคุมไฟฟ้า

อุปกรณ์กดและพกพาวัสดุ: เป็นหลักรวมถึงเฟรม, มอเตอร์ไฟฟ้า, ชุดเบรก, เพลาส่งกำลังการถ่ายโอนทิศทางวงกลมของความเร็วที่ลดลง, ม้วนกดและพกพา, ระบบแรงดันอากาศของม้วนคู่มือ, หน่วยความเร็วที่ตรวจสอบ;มันสามารถจัดหาเหล็กเส้นให้กับตัวสะสมและเวลาเฉลี่ยที่จะถ่ายโอนข้อมูลความเร็วในการบรรทุกไปยังระบบควบคุมไฟฟ้า เมื่อเราต้องการให้หยุดขนวัสดุไปที่หน่วยนี้ มันจะหยุดม้วนไปที่มอเตอร์ไฟฟ้า และกดและขนวัสดุม้วนโดย แตกและยังสามารถปรับความเร็วในการเคลื่อนย้ายมอเตอร์ไฟฟ้าและตัวเครื่องสามารถบรรทุกความเร็วของวัสดุได้

ประกอบเฟรมสะสม: รวมมอเตอร์ไฟฟ้า เฟรม ม้วนวงใน ม้วนออกวงกลม และม้วนแรงดันสามารถใช้เก็บวัสดุเหล็กเส้นจากหน่วยกดและพกพา และสามารถดึงออกจากม้วนวัสดุที่ส่งออกตรงกลางได้

อุปกรณ์ส่งวัสดุ: รวมเฟรม, ลูกกลิ้งทิศทาง, ม้วนรางที่สูงหรือต่ำสามารถนำเหล็กแผ่นมาขึ้นรูปเป็นระบบและส่งข้อมูลความเร็วของวัสดุไปยังอุปกรณ์ควบคุมไฟฟ้า

พารามิเตอร์ทางเทคนิค:

ลักษณะการทำงาน: เปลี่ยนเส้นผ่านศูนย์กลางวงกลม:2.5M

ข้อได้เปรียบ: เก็บวัสดุได้มากขึ้น ไม่มีการกระแทกกับพื้นผิวเหล็ก

ความหนาของขดลวดเหล็ก:2mm;

ความกว้าง:40-54mm

บรรทุกวัสดุที่เคลื่อนที่ด้วยความเร็ว:Vmax=200m/min

แรงดันน้ำมันไฮดรอลิก:7Mpa

กำลังมอเตอร์ไฟฟ้าโดยตรงของการกดและพกพา:7.5KW

มอเตอร์ไฟฟ้าของโครงสะสม: 15KW





4, การขึ้นรูปและการปรับขนาดโรงสี



การขึ้นรูปและการปรับขนาดมิลล์ใช้หลักการขึ้นรูปแบบลูกกลิ้งและการเชื่อมแบบเหนี่ยวนำความถี่สูงแถบถูกป้อนเข้าไปในเครื่องขึ้นรูปโดยอุปกรณ์ป้อนกระดาษในโรงสีและลูกกลิ้งขึ้นรูปจะหมุนอย่างต่อเนื่องและกดแถบให้เป็นรูปร่างที่ต้องการเนื่องจากผิวและผลกระทบจากเครือญาติ กระแสความถี่สูงจะกระจุกตัวอยู่ที่รอยเชื่อมที่ถูกทำให้ร้อนอย่างรวดเร็วและถึงอุณหภูมิการเชื่อมรอยต่อท่อถูกเชื่อมด้วยแรงกดของลูกกลิ้งบีบสามารถรับท่อเชื่อมสำเร็จรูปที่มีขนาดที่ต้องการได้หลังจากการทำความเย็น การปรับขนาด และการยืดขั้นต้น



ขึ้นรูปท่อ OD	ท่อกลม 14mm-17.3mm
การขึ้นรูปความหนาของผนังท่อ	2mm
ความเร็วในการขึ้นรูป	30-80 เมตร/นาที
ตัวเลข.ของการขึ้นรูปยืน แนวนอน	8
ตัวเลข.ของแท่นขึ้นรูปแนวตั้ง	11
จำนวนแท่นชั่ง แนวนอน	5
ตัวเลข.ของขาตั้งขนาดแนวตั้ง	5
เติกส์เฮด	2sets
เส้นผ่านศูนย์กลางของเพลาและวัสดุของขาตั้งม้วนแนวนอน	Φ55มม. วัสดุ 42CrMo
เส้นผ่านศูนย์กลางของเพลาและวัสดุของขาตั้งม้วนแนวตั้ง	Φ35มม. วัสดุ 42CrMo
เครื่องตัด Bur ขูด	2 ชุด
มอเตอร์หลัก	75kW 2 ชุด







5,เลื่อยเย็น









ใช้สำหรับตัดท่อให้ยาวได้อย่างแม่นยำโดยอัตโนมัติภายใต้เงื่อนไขที่ท่อส่งออกจากโรงสีอย่างต่อเนื่องด้วยความเร็วสูง

มอเตอร์ขับเคลื่อน: เซอร์โวมอเตอร์ 11KW (ญี่ปุ่น Yaskawa);

มอเตอร์ตัด: 7.5KWความถี่ตัวแปร,ซีเมนส์

มอเตอร์ป้อน, เซอร์โวมอเตอร์ 2.2 KW (Japan Yaskawa)





















6. โต๊ะม้วน ม้านั่ง & เครื่องบรรจุ

ท่อที่เสร็จแล้วจะวิ่งไปตามโต๊ะม้วนและจะเคลื่อนไปที่ม้านั่งโดยอัตโนมัติจากนั้นเครื่องบรรจุแบบธรรมดาจะบรรจุท่อในรูปทรงหกเหลี่ยม

เครื่องบรรจุอย่างง่ายประกอบด้วยภาชนะและอุปกรณ์การจัดตำแหน่งที่ขับเคลื่อนด้วยลม

มอเตอร์ของ Roll Bench: 3KW.





















7,150KW เครื่องเชื่อมโซลิดสเตตความถี่สูง





.พารามิเตอร์ทางเทคนิค

กำลังขับ: หน้ามุ่ย＞ 150kW

ออกแบบความถี่: f=400~450KHZ

①พารามิเตอร์ที่ออกแบบ

• กำลังไฟที่กำหนด: 150kW
• พิกัดกระแสตรง: Pd=120kW
• แรงดันไฟฟ้ากระแสตรง: UdN=450V
• จัดอันดับกระแสตรง: IdN=250A
• ประสิทธิภาพทั้งหมด: η≥85%
• หน้ามุ่ย >150kw
• อินเวอร์เตอร์ MOSFET: 60kW×2
• โหมดเอาต์พุตวงจรถัง: ไม่มีเอาต์พุตของหม้อแปลงเชื่อม, เสียงสะท้อนรอง

②ข้อกำหนดการจ่ายพลังงาน

• กำลังไฟที่กำหนด: 150kW
• พิกัดกระแสตรง: Pd=120kW
• ตัวประกอบกำลังไฟฟ้าแบบ Line-in: COSφ≥0.85
• กำลังการผลิตไฟฟ้า: S≤180kVA
• แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 3 เฟส 380V/50Hz (อุปกรณ์สามารถทำงานได้ที่แรงดันไฟฟ้า 380V±10%)
• กระแสไฟเข้า: I=220 A
• สายสัญญาณเข้า: แต่ละเฟสใช้สายทองแดงขนาด 185 มม. 2, 3 เฟส 4 สาย







.รายการองค์ประกอบหลัก

S/N	คำอธิบาย	ข้อมูลจำเพาะ	ผู้ผลิต
1	บอร์ด	ทำเอง	หมิงซั่ว
2	SCR	KP800A/1400V ระบายความร้อนด้วยน้ำ	Jinzhou Huajing
3	ไดโอด	KP800A/1400V ระบายความร้อนด้วยน้ำ	Jinzhou Huajing
4	ตัวเก็บประจุกรอง	4700μF/450V	ญี่ปุ่น ฮิตาชิ
5	MOSFET	IXFN38N100 38A/1000V	เยอรมนี IXYS
6	ไดโอดกู้คืนอย่างรวดเร็ว	DSEI2×61-12A 60A/1200V	เยอรมนี IXYS
7	ตัวเก็บประจุถัง	0.65μf/500V	เฉิงตู ไมเกะ/เฟยซิง เหลียนฟา
8	สวิตช์พาวเวอร์ซัพพลาย	15V	ไต้หวัน MW
9	แกนแม่เหล็กเฟอร์ไรต์	ประเภทอี	ซีอาน ซานเหลียน
10	HMI	PWS6600 5.7''	ไต้หวัน ไฮเทค
11	เครื่องปฏิกรณ์แบบคลื่นแบน	1000A/2×0.33mH	หมิงซั่ว
12	เครื่องปฏิกรณ์ป้องกัน	200A/200uH	หมิงซั่ว
13	ระบบน้ำหล่อเย็นหมุนเวียน	เครื่องทำน้ำเย็น-น้ำ	หมิงซั่ว
14	PLC	S7-200	ซีเมนส์
15	สวิตช์, รีเลย์, คอนแทคเตอร์ไฟฟ้ากระแสสลับ		กำแพงเมืองจีน
16	ปุ่ม, ไฟสัญญาณ		เซี่ยงไฮ้ APT



8, โรลเลอร์ :

วัสดุ:Cr12 ความแข็งแรงสูงทนต่อการสึกหรอได้ดี
