เครื่องจักรผลิตท่อเชื่อม ERW แบบเย็นอัตโนมัติเต็มรูปแบบ 30x50 มม. ความเร็ว 0-80 ม./นาที
ข้อมูลจำเพาะของผลิตภัณฑ์
| คุณสมบัติ |
ค่า |
| ความเร็วในการทำงาน |
2-6 มม. |
| เหล็กส่วนกลวงสี่เหลี่ยมผืนผ้า |
30x50-100x140 มม. |
| เหล็กส่วนกลวงสี่เหลี่ยม |
30x30-120x120 มม. |
| เหล็กดัดเย็นแบบเปิด |
ความสูงสูงสุด 50 มม.; ความกว้างสูงสุด 150 มม. |
| ประเภทการเชื่อม |
การเชื่อมความถี่สูง |
| ความเร็ว |
0-80 ม./นาที |
ภาพรวมผลิตภัณฑ์
สายการผลิตท่อสี่เหลี่ยมและสี่เหลี่ยมผืนผ้าอัตโนมัตินี้ผสมผสานหน่วย LW series ของเราเข้ากับเทคโนโลยีการขึ้นรูป FF เพื่อตอบสนองความต้องการของตลาดสากล
คุณสมบัติหลัก
- การปรับลูกกลิ้งอย่างรวดเร็วช่วยลดเวลาในการเปลี่ยนระหว่างผลิตภัณฑ์
- ระบบแม่พิมพ์แบบรวมช่วยลดต้นทุนลูกกลิ้งได้มากกว่า 90%
- การปรับอัตโนมัติด้วยมอเตอร์ช่วยลดความต้องการแรงงานและต้นทุน
- ใช้งานง่ายด้วยการป้อนขนาด/ความหนาอัตโนมัติ
- ยืดอายุการใช้งานของอุปกรณ์ผ่านการลดความเสียหายของเครื่องมือ
- โครงสร้างลูกกลิ้งแบบคอมโพสิตช่วยลดการสึกหรอด้วยการออกแบบจุดสัมผัส
- สามารถผลิตโปรไฟล์เหล็กดัดเย็นแบบเปิดต่างๆ ได้
ช่วงการผลิต
| ประเภท |
ข้อมูลจำเพาะ (มม.) |
ความหนา (มม.) |
มาตรฐาน |
วัสดุ |
| ส่วนกลวงสี่เหลี่ยม |
30x30-120x120 |
2.0-6.0 |
DIN59411 GB6728-2002 |
Q195-Q345 |
| ส่วนกลวงสี่เหลี่ยมผืนผ้า |
30x50-100x140 |
2.0-6.0 |
- |
- |
| เหล็กดัดเย็นแบบเปิด |
ความสูงสูงสุด 50; ความกว้างสูงสุด 150 |
2.0-6.0 |
- |
- |
ส่วนประกอบของเครื่องจักร
เครื่องคลายขดลวดไฮดรอลิกแบบแกนเดี่ยว
มีคุณสมบัติการขยายตัวด้วยไฮดรอลิก, เบรกไฮดรอลิก และสามารถรองรับขดลวดได้ถึง 8T
ข้อมูลจำเพาะ:
OD ของขดลวด: Φ1000-2000 มม.
ID ของขดลวด: Φ520-610 มม.
ความกว้างของแถบ: 100-480 มม.
ความหนาของแถบ: 2.0-6.0 มม.
เครื่องยืดปลาย
นำหัวเหล็กขดลวดใหม่เข้าสู่หน่วยปรับให้แบนด้วยกำลังมอเตอร์ไฟฟ้า 1.5KW
เครื่องปรับให้แบน
เตรียมเหล็กแผ่นสำหรับตัดและเชื่อมด้วยระบบปรับไฮดรอลิก
พารามิเตอร์ทางเทคนิค:
เส้นผ่านศูนย์กลางลูกกลิ้ง: Φ180 (กด), Φ120 (ปรับให้แบน)
ความเร็ว: 11 ม./นาที
ความกว้าง: 100-480 มม.
ความหนา: 2.0-6.0 มม.
กำลังมอเตอร์: 22KW
เครื่องตัดและเชื่อมอัตโนมัติ
เชื่อมต่อแถบด้วยการตัดไฮดรอลิกและการเชื่อมอัตโนมัติ
| ความกว้างของแถบ |
ความหนาของการเชื่อม |
ประเภทการตัด |
โหมดการเชื่อม |
| 100-480 มม. |
2.0-6.0 มม. |
ไฮดรอลิก |
อัตโนมัติ |
เครื่องสะสมแบบเกลียวแนวนอน
ระบบจัดเก็บข้อมูลที่มีความเร็วในการขนส่งสูงสุด 120 ม./นาที
พารามิเตอร์:
ความหนา: 2.0-6.0 มม.
ความกว้าง: 100-480 มม.
กำลังมอเตอร์: 45KW (ขนส่ง), 90KW (เครื่องสะสม)

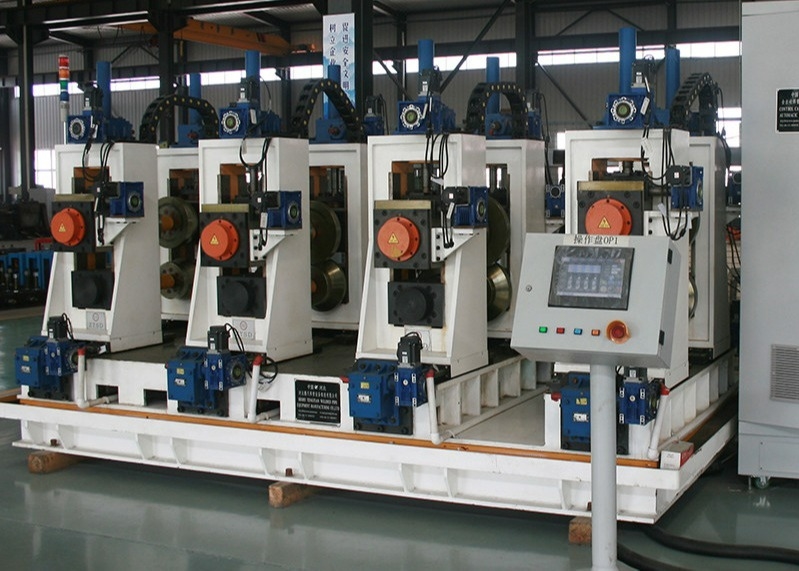

เครื่องขึ้นรูปและปรับขนาด
ระบบที่ครอบคลุมพร้อมแท่นวางลูกกลิ้งหลายตัวสำหรับการขึ้นรูปที่แม่นยำ
เลื่อยเย็น
ระบบตัดที่แม่นยำพร้อมการควบคุมเซอร์โวมอเตอร์
| พารามิเตอร์ |
ค่า |
| ขนาดท่อ |
30x30-120x120 มม., 30x50-100-140 มม. |
| ความหนาของผนัง |
2.0-6.0 มม. |
| ความยาวในการตัด |
4~12 ม. |
| ความแม่นยำ |
0-3 มม. |
| ความเร็วในการตัด |
สูงสุด 60 ม./นาที |
ลูกกลิ้ง
วัสดุ: Cr12Mo1Vi1 - ความแข็งแรงสูงพร้อมความทนทานต่อการขัดถูที่ดีเยี่ยม
ข้อมูลผู้ผลิต
Hebei Tengtian Welded Pipe Equipment Manufacturing Co., Ltd เชี่ยวชาญด้านอุปกรณ์ท่อเชื่อมความถี่สูงพร้อมการส่งออกไปยังหลายประเทศ รวมถึงเกาหลีใต้ เวียดนาม และแอฟริกาใต้
