คุณภาพเป็นอันดับแรกลูกค้าเป็นอันดับแรก
ขาย:
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ความกว้างแถบเหล็ก: | 270-800 มม. (± 0.2 มม.) | ท่อเหลี่ยม: | 80x80—200x200mm |
|---|---|---|---|
| ความเร็วในการวิ่ง: | 10-30m / นาที | ความหนาของผลิตภัณฑ์: | 3-16mm |
| โหมดการผลิต: | อัตโนมัติเต็มรูปแบบ | การรับประกัน: | หนึ่งปี |
| ประเภทการเชื่อม: | การเชื่อมด้วยความถี่สูง | เลื่อยตัด: | เลื่อยวงเดือน |
| แสงสูง: | erw pipe mill อัตโนมัติเต็มรูปแบบ,โรงสีหลอดอุตสาหกรรมที่มีความแม่นยำ,เครื่องเชื่อมท่อสี่เหลี่ยม erw |
||

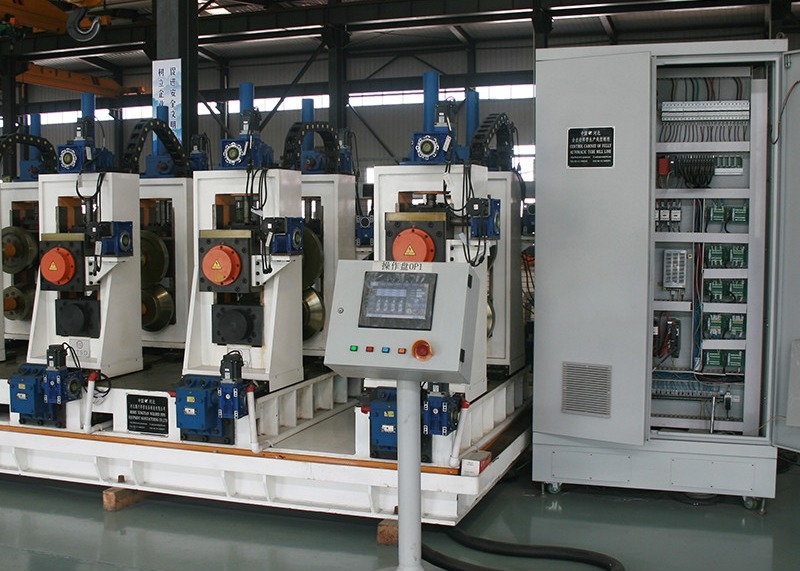

วัตถุดิบ ผลิตภัณฑ์สำเร็จรูป กระบวนการ และโปรไฟล์การกำหนดค่าผู้ใช้
1, เงื่อนไขวัตถุดิบ:
(1) เหล็กแผ่นรีดร้อนหรือรีดเย็น (ตาม GB700-88,GB1591-88)
ความแข็งแรงของวัตถุดิบ: σs≤345Mpa
ความต้านทานแรงดึงของวัตถุดิบ: σb≤560 Mpa
(3) ความหนาของแถบ: ท่อสี่เหลี่ยมหนา 3-16 มม. (GB708-88)
(4) ความกว้างของแถบเหล็ก: 270-800 มม. (± 0.2 มม.)
(5) เหล็กม้วนเส้นผ่านศูนย์กลางภายใน: Φ508-Φ760mm
(6) เส้นผ่านศูนย์กลางของขดลวดเหล็ก: Φ1100-Φ2000mm
(7) น้ำหนักม้วนสูงสุด: 16TON
2, ช่วงขนาดท่อ:
(1) ท่อสี่เหลี่ยม: 80x80—200x200mm
(2) ความหนาของผลิตภัณฑ์:
ท่อสี่เหลี่ยมและสี่เหลี่ยม:3-16mm
แหล่งจ่ายไฟ: 380V 50Hz 3 เฟส
3 กระบวนการผลิต
วัตถุดิบ (แถบ) - รถขนถ่าย --- uncoiler - การตัดและการเชื่อม - การให้อาหาร - วัสดุจัดเก็บ - การปรับระดับแบบพาสซีฟ - การขึ้นรูปกลิ้ง - การเชื่อมด้วยความถี่สูง - ขจัดเสี้ยนเชื่อม ----- การระบายความร้อน - การปรับขนาด - หยาบ ยืด-ตัดตามยาว-คอลเลกชัน
การแนะนำอุปกรณ์หลัก
รถโหลดใช้สำหรับทำเหล็กม้วนจากตำแหน่งโหลดไปยัง uncoiler ในเวลาเดียวกันถังน้ำมันใต้หลังคาเพื่อให้รูในของขดลวดเหล็กถูกตั้งค่าอย่างถูกต้องบนกรวยของ uncoiler หลังจากคลายความตึงแล้วดันกลับไปที่เดิม ตำแหน่ง.
คอยล์ OD: Φ1100~Φ2000 mm
รหัสคอยล์: Φ508-Φ760mm
ความกว้าง: 270~800mm
ความเร็วในการวิ่ง: 4 ม./นาที
วิ่งจังหวะ: 3.5m
กำลังมอเตอร์ส่ง: AC4KW (ไดรฟ์โซ่คู่)
ยกเส้นผ่าศูนย์กลางกระบอกไฮดรอลิก×จังหวะ: Φ200×650 mm
ระบบไฮดรอลิกแรงดันใช้งาน:8～10 MPa
แรงกดขึ้น: 16 T (6MPa)
น้ำหนักม้วนสูงสุด: 16T
แกนเดี่ยวแบบขยายและม้วนแบบหดตัว, ลูกกลิ้งเป็นแบบบล็อกเลื่อน, พร้อมตัวรองรับ, ดิสก์เบรกคู่, เบรกสองตัว,
เส้นผ่านศูนย์กลางของดรัม: Φ508 มม. -Φ760 มม. เครื่องคลายเกลียวมีฟังก์ชั่นการควบคุมแนวนอน สามารถปรับทิศทางความกว้างโดยรวมได้
พารามิเตอร์ทางเทคนิค
เส้นผ่านศูนย์กลางของขดลวด: Φ1200-Φ2000mm
ความกว้างของขดลวด:270-800mm
ม้วนน้ำหนักสูงสุด:16Ton
วิธีการเคลื่อนย้ายกรวย: ไฮดรอลิก
ชนิดกรวย: การขยายตัวของไฮดรอลิก
เส้นผ่าศูนย์กลางเพลากระบอกไฮดรอลิกทรงกรวย: Φ140/Φ100 mm
มอเตอร์หลัก AC7.5KW
ความเร็วคลายเกลียว: 6 ม./นาที
คลี่คลายโซ่ขับ รุ่น 28A-2
ประเภทเบรค:นิวเมติก
รุ่นเบรค: 2× DBH205
วิธีการเปิดและปิดคลัตช์: นิวเมติก
กระบอกสูบเปิดและปิดคลัตช์ Φ125 mm
อุปกรณ์หัวตรงและพลั่วจับคู่กับตัวลอกเพื่อแยกชิ้นส่วนหัวสายพานเหล็ก และส่งสายพานเหล็กไปยังเครื่องปรับระดับหยิกหัวตรงใบมีดจะถูกจับคู่กับลูกกลิ้งแรงดันแบบหัวตรงเพื่อยืดส่วนหัวของแถบเหล็ก จากนั้นแถบเหล็กจะถูกส่งไปยังลูกกลิ้งหนีบ
พารามิเตอร์ทางเทคนิค:
ความกว้าง 270~800mm
ความหนา 3～16mm
พลั่วกระบอกยืดไสลด์: Φ125 / Φ90mm
กระบอกแกว่งใบมีด: Φ125/Φ90mm
วัสดุใบมีด: 50Mn
กระบอกสวิงลูกกลิ้งแรงดัน Φ140/Φ100mm
แบบลูกกลิ้ง
มอเตอร์ไฮดรอลิก
มอเตอร์ไฮดรอลิก รุ่น 1QJM32-32Z3
กระบอกลูกกลิ้งตรง Φ100/Φ70mm
สวิงอาร์มหัวตรง: ใช้โครงสร้างกล่องเชื่อม
อุปกรณ์พลั่ว: ใช้ใบมีดแนวตั้ง
อุปกรณ์หัวตรง ลูกกลิ้งอัดแรงดันและพลั่ว ร่วมมือกับ decoiler เพื่อถอดหัวแถบเหล็ก และส่งแถบเหล็กไปยังเครื่องปรับระดับหยิกลูกกลิ้งหนีบถูกกดด้วยไฮดรอลิกเพื่อยึดสายพานเหล็ก และมอเตอร์หลักจะหมุนเพื่อส่งสายพานเหล็กไปยังลูกกลิ้งหนีบหลังจากที่สายพานเหล็กเข้าสู่ตัวปรับระดับหยิกแล้ว ลูกกลิ้งปรับระดับจะถูกกดลงไปที่ตำแหน่งที่เหมาะสมเพื่อปรับระดับแถบเหล็กให้เรียบ และส่งแถบเหล็กไปยังเครื่องเชื่อมแบบก้นตัด และร่วมมือกับเครื่องเชื่อมแบบก้นตัดเพื่อสิ้นสุดการตัด การเชื่อมแบบก้น
พารามิเตอร์ทางเทคนิค :
ความกว้าง 270~800mm
ความหนา 3～16mm
หยิกมอเตอร์ AC30KW (ความถี่)
ความเร็วในการปรับระดับหยิกบวก ～7m / นาที
รูปแบบและการลดขนาดของลูกกลิ้งหยิก :แบบลูกกลิ้งสองลูกกลิ้ง แรงดันไฮดรอลิก
ลูกกลิ้งหยิกกดกระบอกสูบ Φ160/Φ110mm
เส้นผ่านศูนย์กลางลูกกลิ้งหยิก×ความยาว Φ280×850mm
วัสดุลูกกลิ้งหยิก 42CrMo
รูปแบบการส่งของลูกกลิ้งหนีบและลูกกลิ้งปรับระดับ: ลูกกลิ้งหนีบขึ้นและลงทำงานเต็มที่ และลูกกลิ้งปรับระดับทำงานด้านล่าง
ความเร็วในการปรับระดับหยิกแบบพาสซีฟ ≤30ม./นาที
รูปแบบม้วนปรับระดับและการลด
ประเภทลูกกลิ้งสามตัวบนสองล่าง แรงดันไฮดรอลิก
ลูกกลิ้งปรับระดับกดลงกระบอก Φ200/Φ160mm
เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับ×ความยาว Φ200×850mm
วัสดุลูกกลิ้งปรับระดับ 42CrMo
ความแข็งและความลึกในการชุบแข็งแบบม้วน HRC52～58, ความลึก:3～5mm
เส้นผ่านศูนย์กลางม้วนแนวตั้ง×ความสูง Φ200×300mm
โครงสร้างลูกกลิ้งแนวตั้ง: ลูกกลิ้งแนวตั้งคู่รูปตัว I
วัสดุลูกกลิ้งแนวตั้ง 42CrMo
ความแข็งและความลึกในการชุบแข็งแบบม้วน HRC52～58,ความลึก:3～5mm
มอเตอร์ปรับความกว้างลูกกลิ้งแนวตั้ง 2 ×AC2.2KW
วิธีการเปิดและปิดคลัตช์ : นิวเมติก
กระบอกสูบคลัตช์: Φ125mm
ใช้เพื่อตัดส่วนที่ไม่ปกติของหัวเทปและส่วนท้ายออก และจัดส่วนปลายเทปของขดลวดก่อนหน้ากับหัวเทปของขดลวดถัดไป และเชื่อมเข้าด้วยกันเพื่อป้อนลูปเปอร์อย่างต่อเนื่อง
รูปแบบโครงสร้าง: เตียงเชื่อมเฉือน, อุปกรณ์ป้อนด้วยหยิก, อุปกรณ์ตั้งศูนย์คู่, ระบบตัดเฉือนคู่, ระบบแผ่นตัด, ระบบขับเคลื่อนแผ่นด้านล่างเชื่อม ฯลฯ
พารามิเตอร์ทางเทคนิค :
ความหนาของแถบเหล็ก:3-16mm
ความกว้างแถบเหล็ก:270-800mm
ความแข็งแรงของแถบเหล็ก:
σb≤520Mpa；σs≤350Mpa
ประเภทการตัด: ไฮดรอลิก
ประเภทการบีบอัด:ไฮดรอลิก
ประเภทการเชื่อม : ด้วยมอเตอร์ AC0.55KW
แรงดันใช้งานไฮดรอลิก:10Mpa
ความเร็วในการเชื่อม: 0.4~0.6 ม./นาที
วิธีการตัด: กรรไกรไฮดรอลิกกิโยติน
รูปแบบโครงสร้างแรงเฉือน : ใบมีดกรรไกรคู่
วัสดุคมตัด: 6CrW2Si
ก้นเชื่อมหนีบกระบอก:
Ф125/Ф90mm
วัสดุลูกกลิ้งหยิก:l 42CrMo
แบบหนีบ: ลูกกลิ้งล่างทำงานอยู่
บีบกระบอกสูบ Ф125/Ф90mm
ความเร็วหยิก: ～5m/min
มอเตอร์หนีบ: AC15kW
วิธีการเปิดและปิดคลัตช์ : นิวเมติก
กระบอกสูบคลัตช์ : Φ125mm
เครื่องนี้เป็นเครื่องเชื่อมระหว่างเครื่องเชื่อมแบบเฉือนและแบบโฮล (forming sizing mill) ใช้สำหรับหลังจากม้วนแถบเหล็กหมด ก่อนม้วนแถบถัดไป เนื่องจากเตรียมจาก uncoiling, shearing และ butt welding time เพื่อให้แน่ใจว่าโฮสต์ (forming sizing mill) ) การผลิตอย่างต่อเนื่องและจัดเก็บเหล็กเส้นให้เพียงพอ
หน่วยนี้เป็นส่วนประกอบหลักในอุปกรณ์กดและพกพา, ประกอบตัวสะสม, ขนย้ายหน่วยวัสดุ, หน่วยควบคุมไฟฟ้า
(4) ข้อกำหนด:
เส้นผ่านศูนย์กลาง:14m
ประเภทของตัวสะสม: ฟีดภายนอกและการจัดส่งภายใน
ความหนาของเหล็กม้วน: 3-16 มม. ความกว้าง: 270-800 มม
บรรทุกวัสดุที่เคลื่อนที่ด้วยความเร็ว:Vmax=80m/min
กำลังให้อาหาร:AC 132kw
มอเตอร์จัดเก็บ: AC 17.5KWx17SET
พื้นที่จัดเก็บ:5m2
ขึ้นรูป 12 ขาตั้ง ขนาด 4 ขาตั้ง , หัวไก่งวง 2 ขาตั้ง
ตัดท่อเหล็กที่วิ่งลงในตารางการส่ายดังต่อไปนี้
เมื่อโรงกลิ้งทำงานอย่างต่อเนื่องส่งท่อเหล็กไปยังเลื่อยบิน รถเลื่อยจะติดตามและซิงโครไนซ์กับความเร็วของท่อ แคลมป์บล็อกแคลมป์ และระบบเลื่อยตัดสองระบบที่ติดตั้งบนโต๊ะหมุนด้วยการหมุนใบเลื่อย ซึ่งทำให้ ฟีดเรเดียลภายใต้ไดรฟ์ของเซอร์โวมอเตอร์ป้อน ในขณะนี้ โต๊ะหมุนยังหมุนอยู่ และระบบเลื่อยตัดทำให้การเคลื่อนที่แบบผสมระหว่างโต๊ะหมุนกับฟีดของมันเอง และตัดท่อเหล็กตามรางรูปร่างของส่วน ของชิ้นงานที่ตัด จากนั้นระบบจะคลายตัวกลับเข้าที่และรอรอบการทำงานถัดไป ฟีดตัดใช้ประเภทพิกัดเชิงขั้ว
องค์ประกอบอุปกรณ์:
ระบบร่างกาย, เครื่องเลื่อย, ระบบขับเคลื่อน, ระบบจานหมุน, ระบบฟีด, จิ๊ก, อุปกรณ์ลูกกลิ้ง, อุปกรณ์วัดความเร็ว, ระบบไฮดรอลิก, ระบบควบคุม
พารามิเตอร์พื้นฐาน:
ขนาดท่อสี่เหลี่ยม:80x80--200x200mm
ความหนาของแถบเหล็ก:3~16mm
วัสดุแถบเหล็ก: เหล็กกล้าคาร์บอน, เหล็กแผ่นรีดร้อนชุบสังกะสีล่วงหน้า, แถบรีดเย็น
ตัดความยาว:4-12m
ความแม่นยำในการตัด: ≤2มม.
ประเภทการตัด:ใบเลื่อยคู่, ใบมีดกัดหมุน
ติดตามความเร็ว:เช่นเดียวกับหลอด mil l (10-30m/min )
ฟังก์ชั่นอุปกรณ์: อัตโนมัติ, แบบแมนนวล, มีฟังก์ชั่นในการตัดความยาวสั้น
ความยาวสั้นที่ใหญ่กว่า 6 เมตร
ประเภทการควบคุม: ตำแหน่งเซอร์โวซีเมนส์ AC
ทิศทางการให้อาหาร: ตามความต้องการของลูกค้า
พารามิเตอร์เครื่อง:
มอเตอร์ตัด:เซอร์โวAC14kw
มอเตอร์ให้อาหาร:เซอร์โวมอเตอร์ AC3.5kw หนึ่งชุด
มอเตอร์ขับเคลื่อน: DC45KW
ประเภทแคลมป์:ไฮดรอลิก
เตียงเลื่อย เครื่องเลื่อย ระบบจานหมุน และระบบตัดด้วยการอบอ่อน
ปริมาณบรรทัดคู่มือ 4 แบรนด์ไต้หวัน shangyin หรือหนานจิง
พารามิเตอร์ทางไฟฟ้า:
| สัมผัสหน้าจอ | HMI | 1 | ซีเมนส์ |
| การเคลื่อนไหวตัวควบคุม | PLC | 1 | ซีเมนส์ |
| ตลับลูกปืน | NSK/SKF | ||
| ส่วนประกอบไฟฟ้าหลัก | ซีเมนส์ | ||
| ไฮดรอลิค วาล์ว | ปักกิ่ง ฮัวเต๋อ | ||
| น้ำมัน ปั๊ม | เซี่ยงไฮ้ | ||
| น้ำมัน กระบอก | ภายในประเทศ (ฟุชุน) |
คำอธิบายฟังก์ชัน:
การนับ การจัดเรียงพาเลท: หลังจากที่จำนวนท่อเหล็กถึงจำนวนที่กำหนด ท่อเหล็กทั้งชั้นจะถูกส่งไปยังโครงวัสดุโดยใช้กลไกการดูดชั้นตามประเภทบรรจุภัณฑ์ที่ตั้งไว้ หลังจากวางซ้อนเสร็จแล้ว แพ็คเกจทั้งหมด ของท่อเหล็กจะถูกส่งไปยังชั้นวางบรรจุภัณฑ์
การรัด: ตารางลูกกลิ้งส่งบรรจุภัณฑ์เริ่มต้นขึ้น และชุดท่อเหล็กทั้งหมดจะถูกย้ายออกจากสถานีจัดเรียงพาเลทและโอนไปยังสถานีรัดกล่องการบรรจุและการเชื่อมอัตโนมัติเสร็จสิ้น และควบคุมน้ำได้ในเวลาเดียวกัน
ขวาง: เปิดลูกกลิ้งด้านข้างและถอดท่อเหล็กที่มัดไว้ถึงตำแหน่งการวัดน้ำหนัก
รอบ: หลังจากถอดท่อเหล็กทั้งชุดแล้ว แท่นยกจะกลับสู่ตำแหน่งรับและรอการวางซ้อนของท่อเหล็กชุดถัดไปการเชื่อมต่อแบบซ้อนระหว่างท่อเหล็กแต่ละชุดทำให้เกิดการเชื่อมต่อที่ไร้รอยต่อเพื่อให้มั่นใจถึงความต่อเนื่องของงาน
การควบคุมไฟฟ้าใช้การควบคุมโปรแกรม PLC หน้าจอสัมผัส (PLC ใช้ซีเมนส์ของเยอรมัน) ตระหนักถึงบทสนทนาระหว่างคนกับเครื่องจักร สามารถสลับไปมาระหว่างแบบแมนนวลและแบบอัตโนมัติได้อย่างอิสระ และส่วนประกอบทางไฟฟ้าใช้แบรนด์ Delixiในโปรแกรม คุณจะต้องป้อนจำนวนท่อเหล็กต่อชั้น จำนวนชั้นของท่อเหล็กแต่ละมัด และพารามิเตอร์ที่จำเป็นเท่านั้นหลังจากปรับแล้ว ผู้วิดน้ำจะซ้อนชุดท่อเหล็กที่จำเป็นทั้งหมดโดยอัตโนมัติ
หมายเหตุ: หลังจากที่อุปกรณ์ถูกรีเซ็ตโดยอัตโนมัติเป็นศูนย์ทุกครั้งที่เริ่มทำงาน อุปกรณ์จะทำการตรวจสอบตัวเองหลังจากที่อุปกรณ์อยู่ในสถานะปกติก็สามารถใช้งานได้อย่างเป็นทางการ
พารามิเตอร์ทางเทคนิคของเครื่องรัดกล่องอัตโนมัติ
วิธีการหัก: ไม่มีการหัก, การหักสี่การหักบวกและลบ
ความแข็งแรงของหัวเข็มขัด: สูงถึง 70% ของวัสดุฐานของเทปรัดสายรัด
โหมดการส่ง: ป้อนและกรอกลับมอเตอร์เบรกแปลงความถี่
ช่วงความตึงเครียด: ปรับได้ 15KN
ความเร็วเกลียว: 90m/min
ความเร็วในการรัด: 23 วินาที/รอบ (ตามขนาดของกระเป๋า)
แรงดันไฟฟ้า: 380V/50HZ
ควบคุมแรงดันไฟฟ้า :DC24V
การใช้พลังงาน : uncoil1.5KW ;หัว1.5KW
ส่วนประกอบหลัก:
| เลขที่ | ชื่อ | ปริมาณ | หมายเหตุ |
| 1 | การให้อาหารแบบหมุน | 5sets | มอเตอร์ขับ 7.5KW |
| 2 | ขั้นตอนการให้อาหาร | 5sets | มอเตอร์ขับ7.5KW |
| 3 | การนับระบบดันชั้นเดียว | 5sets |
มอเตอร์ไดรฟ์4.5KW เซอร์โวมอเตอร์ |
| 4 | ระบบยกพาเลท | 5sets | 2เซ็ตมอเตอร์ไดรฟ์7.5kwเซอร์โว |
| 5 | จัดตำแหน่งปลาย | 1 ชุด | กระบอกสูบ รุ่น 100x500 |
| 6 | รถเข็นโอน | 5sets | มอเตอร์ 2.2kw |
| 7 | รัดอัตโนมัติ | 1 ชุด | |
| 8 | ลูกกลิ้งลำเลียง | 8sets | มอเตอร์ 2.2kw |
| 9 | กระเป๋าเก็บของ | 4sets | มอเตอร์ 4KW |
| 10 | ระบบควบคุมไฟฟ้า | 1 ชุด | plc taida PLC |
| 11 | สถานีไฮดรอลิก | 1 ชุด | มอเตอร์ 7.5kw |
10) วัสดุลูกกลิ้ง: Cr18-20
11) 1200kw ช่างเชื่อมที่เป็นของแข็ง
