| สถานที่กำเนิด: | เหอเป่ย์ประเทศจีน |
| ชื่อแบรนด์: | Tengtian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | ZJ1500 x 3.0 มม |
Zj1500 X 3.0mm 1500m/Min เครื่องตัดโลหะและเหล็กสําหรับกระดาษเหล็ก
I. ปริมาตรทางเทคนิคหลัก
1. วัสดุ
วัสดุ แผ่นเหล็กม้วนเย็น, ผนังเหล็กกระดาษเหล็ก, ฯลฯ
ความหนาของแผ่น 0.7 ~ 3.0 มม.
ความกว้างของแผ่น 500 ~ 1500mm
กว้างภายในโค้ล Φ508mm-Φ610mm
น้ําหนักสูงสุดของโค้ล 25000kg
2.ผลิตภัณฑ์เสร็จ
กว้างภายในโค้ล Φ508mm-Φ610mm
กว้างนอกของโค้ล ≤ Φ1800mm
น้ําหนักสูงสุด 20000kg
รายการขั้นต่ําความกว้างของแผ่น 22mm ((ความหนาของแผ่น≤1)
ความแม่นยําของความกว้าง
II.การรับประกันคุณภาพและบริการหลังการขาย
อุปกรณ์ที่มาถึงผู้ซื้อ พนักงานบริการทางเทคนิคที่สถานที่ debugging การบํารุงรักษา การใช้งานอุปกรณ์ การใช้งาน การใช้งาน การใช้งาน และการสอนการบํารุงรักษาผู้รับผิดชอบการฝึกอบรมทางเทคนิคสําหรับบุคลากรในการใช้งานและบํารุงรักษาอุปกรณ์ของผู้ซื้อ. ใช้ในผู้ใช้ปฏิบัติตามกฎหมาย, ภายใต้อุปกรณ์การทํางานปกติ, ตั้งแต่ 12 เดือนจากวันที่มาของอุปกรณ์, เช่นอะไหล่เสียหาย ทําให้อุปกรณ์ทํางานไม่ได้, โรงงานจะให้การซ่อมแซมหรือเปลี่ยนฟรี.
ระยะเวลาในการแก้ไขคือ 1 เดือน ภายใน 1 เดือน ผู้ซื้อต้องจ่ายเงินสําหรับเงินเดือนวิศวกร80 ดอลลาร์00วันหนึ่งคนหนึ่ง, การจัดสรรตั๋วสําหรับการเดินทางไปกลับ, ยังต้องจัดสรรค่าบริการในท้องถิ่น, เช่น ห้องอาหารและแปลง.ผู้ซื้อต้องจ่ายค่าเครื่องยนต์ 100 ดอลลาร์0.00 คนต่อวัน
III.เอกสารทางเทคนิค
คู่มือการใช้งานของท่อ Mill ((ให้บริการในเวลาหนึ่งเดือนก่อนเวลาจัดส่ง)
ใบรับรองการตรวจสอบ (ให้บริการในเวลาจัดส่ง)
คําสั่งการบรรทุก (ให้บริการในเวลาจัดส่ง)
ภาพออกแบบ (ให้บริการในเวลาหนึ่งเดือนก่อนเวลาจัดส่ง)
การวาดพื้นฐานพื้นดิน (ให้บริการในเวลาหนึ่งเดือนก่อนเวลาจัดส่ง)
สัญลักษณ์หลักการไฟฟ้า
ภาพรวมการประกอบ ภาพวาดของทุกหน่วยของสาย
แผนภาพส่วนของส่วนที่เปราะบาง
IV. ระยะเวลาการส่ง
อุปกรณ์ที่ได้รับสัญญาจะพร้อมสําหรับการจัดส่งภายในสองเดือนหลังจากได้รับการชําระเงินเบื้องต้น 30% ของมูลค่าสัญญาทั้งหมด และจัดส่งหลังจากได้รับ 70% ของมูลค่าสัญญา
VIงวดจ่ายเงิน
จ่ายเงินเบื้องต้น 30% หลังจากเซ็นสัญญา
70% TT ก่อนการจัดส่ง

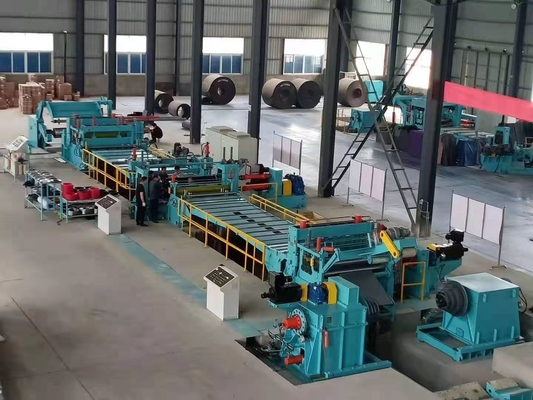

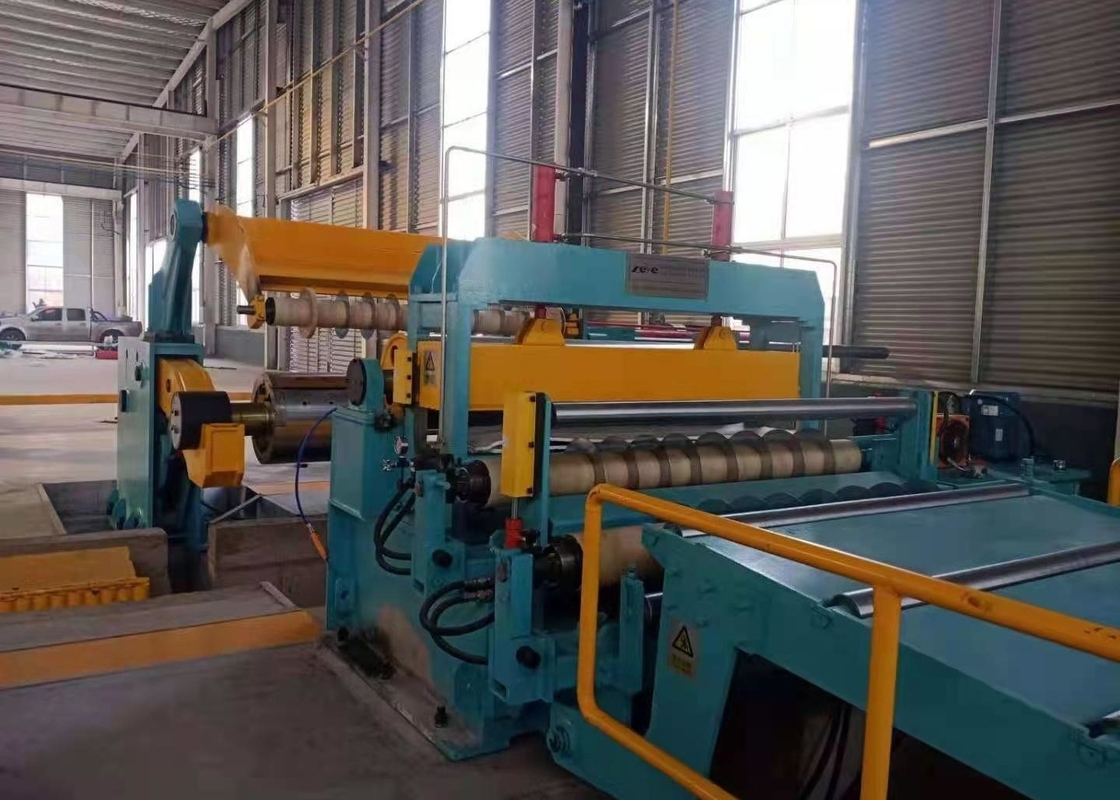

เครื่องตัดสายประกอบด้วยส่วนใหญ่เป็น uncoiler,feeder,slitter และ recoilerฟังก์ชันของมันคือการตัดโค้ลกว้างให้ระบายความกว้างระบายโค้ลพร้อมกับทิศทางความยาวที่สามารถนําไปใช้สําหรับการบดการปั่นท่อ การบิดเย็น การสตริปเป็นบิลเล็ต ในเวลาเดียวกัน การเปลี่ยนใบมีดจากวัสดุที่แตกต่างกัน สามารถตัดคลุมโลหะต่างๆ
ปริมาตรเทคนิคหลัก:
| วัสดุของโค้ล | สแตนเลสคาร์บอน HR/CR เช่น Q235, แผ่นเหล็กกระปุก, แผ่นเหล็กสี เป็นต้น |
| ความหนาของแผ่นสไลเตอร์โลหะ | (5 ~ 20) มม. |
| ความกว้างของเส้น | 800 ~ 2000 มม. |
| น้ําหนักโค้ลสูงสุด | 40000กิโลกรัม |
| กว้างของม้วนปรับระดับและม้วนยืด | Φ260 |
| เครื่องตัดโลหะสกูล กว้างของแกนตัด | Φ420 |
| เครื่องตัดแผ่น | 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm |
| กว้างของบล็อก recoiler | Φ800mm |
| ไดสก์แยก | 65Mn, OD250 x ID110 x T10/20mm |
| เครื่องยนต์แบบ DC สําหรับเครื่องตัดและเครื่องย้อนย้อนย้อน | 280KW, 315KW |
| เครื่องตัดโค้ล ความเร็วในการตัด | (30-60) m/min ปรับได้ |
กระบวนการผลิตภัณฑ์
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car.
โมเดลของเส้นตัด:
| รุ่น | ความหนาของแผ่น | ความกว้างของแผ่น | น้ําหนักของสอยเหล็ก | ความกว้างของเสร็จ | ความเร็วในการตัด |
| 3*1250 มิลลิเมตร | 0.5-3.0 มิลลิเมตร | 700-1250 มม. | 25 ตัน | < 40 มม. | 120 ((m/min) |
| 4*1250 มิลลิเมตร | 0.5-4.0 มิลลิเมตร | 700-1250 มม. | 25 ตัน | < 40 มม. | 120 ((m/min) |
| 6*1250 มิลลิเมตร | 0.5-6.0 มิลลิเมตร | 700-1250 มม. | 25 ตัน | < 40 มม. | 120 ((m/min) |
| 3*1600 มิลลิเมตร | 0.5-3.0 มิลลิเมตร | 900-1600 มม. | 30 ตัน | ≥ 40 มม | 120 ((m/min) |
| 4*1600 มม. | 0.5-4.0 มิลลิเมตร | 900-1600 มม. | 30 ตัน | ≥ 60 มม | 110 ((m/min) |
| 6*1600 มม. | 1-6 มิลลิเมตร | 900-1600 มม. | 30 ตัน | ≥ 60 มม | 100 ((m/min) |
| 8*2000 มม. | 2-8 มิลลิเมตร | 900-2000 มม. | 35 ตัน | ≥ 70 มม | 60 ((m/min) |
| 10*2200 มม. | 3-10 มม. | 900-2200 มม. | 35 ตัน | ≥ 80 มม | 50 ((m/min) |
| 12*2200 มม. | 3-12 มม. | 900-2200 มม. | 35 ตัน | ≥ 100 มม | 40 ((m/min) |
| 16*2500 มม. | 4-16 มม. | 900-2500 มม. | 35 ตัน | ≥ 100 มม | 40 ((m/min) |
| 20*2500 มม. | 6-20 มม. | 900-2500 มม. | 35 ตัน | ≥ 100 มม | 30 ((m/min) |
รูปแบบนี้สําหรับคุณอ้างอิง ระดับสินค้าและความหนาสามารถปรับได้ เรามีทีมวิศวกรของเราเอง สามารถออกแบบเครื่องจักรตามความต้องการพิเศษของลูกค้าส่งข้อสอบที่นี่
