รายละเอียดสินค้า:
การชำระเงิน:
|
ความกว้างการเดินทาง: | 100-160 มม | ความหนาของแถบ: | 0.4-1.5mm |
---|---|---|---|
น้ำหนักคอยล์: | 1.5 ตัน | รอบ: | 25mm-50mm |
สี่เหลี่ยม: | 20 * 20 มม. - 40 * 40 มม | ความเร็วในการเชื่อม: | สูงสุด 100m / นาที |
ความยาวตัดคงที่: | 4-12M | ระยะเวลาการผลิต: | 3 เดือน |
แสงสูง: | สายการผลิตท่อเหล็ก hg50,สายการผลิตท่อเหล็ก 100m / นาที,สายการผลิตท่อเหล็ก ISO hfw |

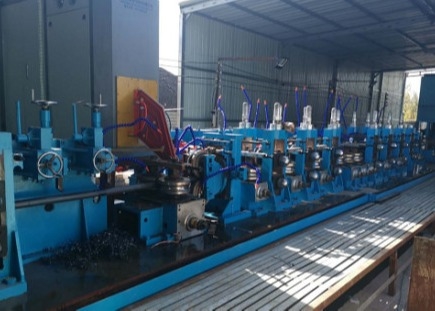

HG50 สายการผลิตท่อเชื่อมความถี่สูง
สายการผลิตท่อเชื่อมความถี่สูง HG50 ออกแบบมาเพื่อผลิตท่อเชื่อมของท่อกลม 25 มม. - 50 มม. ความหนา 0.4-1.5 มม. ท่อสี่เหลี่ยม: 20*20 มม.-40*40 มม. 0.4-1.5 มม.และท่อผิดรูปที่มีขนาดเท่ากันไลน์การผลิตสามารถผลิตท่อเหล็กเชื่อมด้วยการตัดเฉือนคุณภาพดีและการประกอบที่มีความแม่นยำสูงโดยใช้การออกแบบผ่านม้วน
ตามแนวทางการออกแบบในการปรับปรุงลักษณะการทำงานและสภาพแวดล้อม และความปลอดภัยและลักษณะการผลิต การลดต้นทุนของลูกกลิ้งเพื่อรับประกันประสิทธิภาพสูง สายการผลิต HG50 ใช้รูปแบบการออกแบบรูรัศมีสองเท่า
(1) สอดคล้องกับมาตรฐาน YB189-64
(2) วัสดุ: เหล็กกล้าคาร์บอนต่ำและเหล็กกล้าผสมต่ำ
(3)คุณสมบัติทางกล: σข≤520Mpa, σส≤365MPa
(4)ความกว้างของแถบ: 100-160mm
(5)ความหนาของแถบ:0.4-1.5mm
(6) เส้นผ่านศูนย์กลางภายในของคอยส์: φ480 ~ φ520mm
เส้นผ่านศูนย์กลางภายนอกของคอยส์: φ1000 ~ φ1800mm
น้ำหนักคอยล์: ≤1.5T
(二) ข้อกำหนดท่อเชื่อม:
(2) ความยาวตัดคงที่: 4-12m
(3)ความแม่นยำในการตัดท่อ:0-3mm
การโหลดคอยล์→การคลายเกลียว→การตัดและการเชื่อม→เครื่องสะสมเกลียวแนวนอน→การขึ้นรูป, การเชื่อม HF, การลบคม, การทำความเย็น, การปรับขนาด, การยืด→ STD เลื่อยตัดเย็น→การส่ง→การบรรจุ→การจัดเก็บ
ส่วนหลัก:
เลขที่ | ชื่อ | ปริมาณ | หน่วย |
1 | Uncoiler (กรวยคู่) | 1 | ชิ้น |
2 | เครื่องตัดและเชื่อมอัตโนมัติ | 1 | ชิ้น |
3 | เกลียวสะสม Dia 3.5M | 1 | ชิ้น |
4 | การขึ้นรูปและการปรับขนาดโรงสี | 1 | ชิ้น |
5 | เลื่อยเย็น | 1 | ชุด |
6 | โต๊ะม้วน ม้านั่ง & การบรรจุอย่างง่าย | 18 นาที | ชุด |
7 | เครื่องเชื่อมโซลิดสเตตความถี่สูง 150KW | 1 | ชุด |
ERW Tube Mill รุ่นอื่นๆ Other
รุ่น | ช่วงเส้นผ่านศูนย์กลาง | ความหนาของท่อ | ความเร็วในการปั้น (m / นาที) | กำลังมอเตอร์ (KW) | พื้นที่เครื่องกล (ลบ.ม.) |
HG20 | 8-20MM | 0.3-1MM | 30-120 | 55 | 7×50 |
HG32 | 12-32MM | 0.3-2.0MM | 30-120 | 75 | 7×50 |
HG50 | 16-50MM | 0.8-2.5MM | 30-110 | 110 | 7×60 |
HG60 | 20-60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8×80 |
HG89 | 32-89MM | 1-4MM | 30-80 | 350 | 8×80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10×100 |
HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10×110 |
HG219 | 114-219MM | 4-8MM | 20-40 | 800 | 12×150 |
HG273 | 114-273MM | 4-10MM | 15-30 | 1000 | 18×160 |
HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
HG426 | 165-426MM | 4-16MM | 8-25 | 1400 | 18×180 |
HG508 | 219-508MM | 4-20MM | 8-20 | 2000 | 21×180 |
บริการของเรา
1. ) เราจะส่งวิศวกรไปติดตั้งและฝึกอบรมพนักงานของคุณเกี่ยวกับวิธีการใช้งานเครื่องนี้อย่างถูกต้อง
2.) ทีมงานรับประกัน
รับประกันคุณภาพหนึ่งปีซ่อมรับประกันชีวิตภายในระยะเวลารับประกันคุณภาพ ยกเว้นความล้มเหลวที่เกิดจากความผิดพลาดของมนุษย์ ชิ้นส่วนซ่อมจะให้บริการฟรีหลังจากระยะเวลารับประกันคุณภาพแล้ว ให้เรียกเก็บเฉพาะค่าอะไหล่เท่านั้น
3.) เราจัดหาบริการก่อนการขายและหลังการขาย
บริการขายล่วงหน้า: การออกแบบเวิร์กช็อปและการออกแบบผลผลิต
บริการหลังการขาย: ติดตั้งและฝึกอบรมและวิศวกรที่มีทักษะในการทำงาน
4. ) นอกจากนี้เรายังสามารถส่งวิศวกรที่ทำงานให้กับคุณเป็นเวลาหลายเดือนหรือ 1 ปีวิศวกรจะช่วยคุณปรับปรุงผลผลิต ลดของเสีย และลดต้นทุน
5.) เราจัดหาบริการก่อนการขาย - ออกแบบสำหรับทั้งโครงการสำหรับการทำท่อสแตนเลส / การทำท่อเหล็กคาร์บอน
6.) เราจะรับผิดชอบในการโหลดและจัดส่ง
