โรงงาน Tube Square
>
โรงงานผลิตท่อสี่เหลี่ยมขนาด 10x10 มม. 20x20 มม. สำหรับท่อความหนา 0.2-0.4 มม.

โรงงานผลิตท่อสี่เหลี่ยมขนาด 10x10 มม. 20x20 มม. สำหรับท่อความหนา 0.2-0.4 มม.

รายละเอียดผลิตภัณฑ์:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Tengtian
ได้รับการรับรอง: CE / ISO
หมายเลขรุ่น: HG25
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
Tengtian
ได้รับการรับรอง:
CE / ISO
หมายเลขรุ่น:
HG25
Forming Method:
Cold Roll Forming by Rollers
Material:
Low carbon steel and low alloy constructional steel
Round Pipe diameter:
12mm-25mm
Square pipe diameter:
10*10mm-20*20mm
Pipe Thickness:
0.2-0.4mm
Molding speed:
30-100m/min
Coil Weight:
≤1.0T
Welder:
150KW High frequency Solid-state Welder
เน้น:

High Light

เน้น:

โรงสีหลอดสี่เหลี่ยม CE

,

ความหนา 0.4 มม. โรงสีหลอดสี่เหลี่ยม

,

ความหนา 0.2 มม. โรงสีหลอดสี่เหลี่ยม

ข้อมูลการค้า
จำนวนสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
$100000 to $1 million
รายละเอียดการบรรจุ:
บรรจุภัณฑ์ส่งออกพิเศษและคงที่ในภาชนะ
เวลาการส่งมอบ:
2 เดือน - 4 เดือน
เงื่อนไขการชำระเงิน:
T / T, L / C
สามารถในการผลิต:
100 เซ็ต / ปี
คำอธิบายผลิตภัณฑ์
10x10mm 20x20mm ความหนา 0.2-0.4mm ตาราง Tube Mill
รายละเอียดสินค้า
คุณสมบัติ มูลค่า
วิธีการปั้น การปั้นม้วนแบบเย็น โดยกลม
วัสดุ เหล็กคาร์บอนต่ํา และเหล็กสแตนเลจต่ํา สําหรับการก่อสร้าง
กว้างท่อกลม 12mm-25mm
กว้างท่อสี่เหลี่ยม 10 × 10 มิลลิเมตร-20 × 20 มิลลิเมตร
ความหนาของท่อ 0.2-0.4 มิลลิเมตร
ความเร็วในการพิมพ์ 30-100m/นาที
น้ําหนักโค้ล ≤1.0T
เครื่องเชื่อม 150KW เครื่องปั่นความถี่สูง
คําอธิบายสินค้า

สายการผลิตท่อความแม่นยําสูง HG25 ได้ถูกออกแบบมาเพื่อผลิตท่อที่เชื่อมจากท่อกลม (12mm-25mm ความหนา 0.2-0.4mm) และท่อสี่เหลี่ยม (10×10mm-20×20mm ความหนา 0.2-0.4mm)รวมถึงท่อบิดของขนาดที่ตรงกันโดยมีการออกแบบการผ่านม้วน เส้นการผลิตนี้ผลิตท่อเหล็ก welded ด้วยการแปรรูปที่มีคุณภาพยอดเยี่ยมและการประกอบความแม่นยําสูง

ปริมาตรและรายละเอียดหลัก
  • รายละเอียดของวัสดุ:
    • ติดตามมาตรฐาน YB189-64
    • วัสดุ: เหล็กคาร์บอนต่ํา และเหล็กสแตนเลียมต่ํา สําหรับการก่อสร้าง
    • คุณสมบัติทางกล: σb≤520Mpa, σs≤365MPa
    • ความกว้างเส้น: 35-80 มม.
    • ความหนาของแผ่น: 0.2-0.4mm
    • กว้างภายในของม้วน: φ480-φ520mm
    • กว้างนอกของโค้ล: φ1000-φ1800mm
    • น้ําหนักโค้ล: ≤1.0T
  • รายละเอียดของท่อปั่น:
    • ท่อกลม: 12mm-25mm, 0.2-0.4mm
    • ท่อสี่เหลี่ยม: 10×10mm-20×20mm, 0.2-0.4mm
    • ความยาวการตัดคงที่: 4-12m
    • ความแม่นยําในการตัดท่อ: 0-3mm
  • ความเร็วในการสร้าง:30-100m/นาที
กระบวนการสายการผลิต
  • การบรรทุกโค้ล
  • การปลด
  • การตัดและการปั่น
  • อุปกรณ์สะสมสไพร่แนวราบ
  • การออกแบบ, HF แปรง, Deburring, เย็น, ขนาด, สะดวก
  • STD เครื่องตัดเย็น
  • การส่ง
  • การบรรจุ
  • การเก็บรักษา

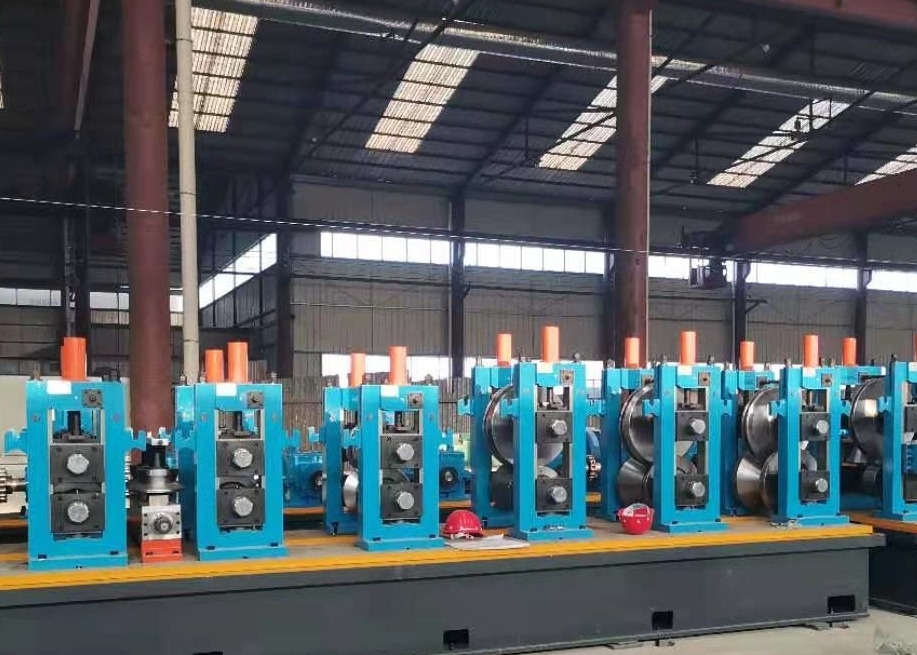

โรงงานผลิตท่อสี่เหลี่ยมขนาด 10x10 มม. 20x20 มม. สำหรับท่อความหนา 0.2-0.4 มม. 0
ERW เครื่องม้วนหลอดความแม่นยําสูง

สายการผลิตท่อผสมผสานสายตรงความแม่นยําสูง HG ผลิตท่อเหล็กผสานจาก 7mm-508mm กว้างและ 0.4mm-20mm ความหนาของผนังมันยังสามารถผลิตท่อทรงพิเศษรวมท่อสี่เหลี่ยม, ท่อสี่เหลี่ยม, และท่อทรงเอลิปติกในกรอบของการแปรรูปท่อวงกลม

สายการผลิตท่อ ERW นี้มีลักษณะทางเทคนิคที่ก้าวหน้า โดยใช้ระบบการสร้าง FFX และ FF ที่ก้าวหน้าที่สุดในโลกการใช้โปรแกรมออกแบบการปรับปรุงแบบม้วน COPRA ของเยอรมันในการตรวจสอบการออกแบบหน่วยนี้มีการทํางานที่มั่นคง พื้นผิวเหล็กที่มีคุณภาพสูง การเปลี่ยนแปลงรายละเอียดง่าย เทคโนโลยีที่ก้าวหน้า อุปกรณ์ที่น่าเชื่อถือ และกระบวนการผลิตที่สมบูรณ์แบบ

โรงงานผลิตท่อสี่เหลี่ยมขนาด 10x10 มม. 20x20 มม. สำหรับท่อความหนา 0.2-0.4 มม. 1
รูปแบบ ERW Tube Mill
รุ่น ระยะความกว้าง ความหนาของท่อ ความเร็วการพิมพ์ (m/min) พลังงานของมอเตอร์ (KW) พื้นที่เครื่องจักร (m3)
HG20 8-20MM 0.3-1MM 30-120 55 7×50
HG32 12-32MM 0.3-2.0MM 30-120 75 7×50
HG50 16-50MM 0.8-2.5 มม 30-110 110 7×60
HG60 20-60MM 0.8-3MM 30-100 132 7×65
HG76 12-76MM 1-3MM 30-100 320 8×80
HG89 32-89MM 1-4MM 30-80 350 8×80
HG114 45-114MM 1.5-5.0MM 30-60 400 10 × 100
HG165 60-165MM 3-7MM 30-50 600 10 × 110
HG219 114-219MM 4-8MM 20-40 800 12 × 150
HG273 114-273MM 4-10MM 15-30 1000 18×160
HG325 165-325MM 4-12MM 10-30 1200 18×180
HG426 165-426MM 4-16MM 8-25 1400 18×180
HG508 219-508MM 4-20MM 8-20 2000 21×180
โรงงานผลิตท่อสี่เหลี่ยมขนาด 10x10 มม. 20x20 มม. สำหรับท่อความหนา 0.2-0.4 มม. 2 โรงงานผลิตท่อสี่เหลี่ยมขนาด 10x10 มม. 20x20 มม. สำหรับท่อความหนา 0.2-0.4 มม. 3
