| สถานที่กำเนิด: | เหอเป่ย์ประเทศจีน |
| ชื่อแบรนด์: | Tengtian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | TT3X1600 |
| คุณสมบัติ | ค่า |
|---|---|
| ชื่อ | เครื่องตัดเหล็กขนาด 1600 มม. ประกอบด้วยเครื่องคลายขด, เครื่องป้อน, เครื่องตัด และเครื่องม้วนกลับ |
| การรับประกัน | 1 ปี |
| แรงดันไฟฟ้า | 380V/220V |
| น้ำหนัก | สูงสุด 30 ตัน |
| มอเตอร์ DC | 280KW, 315KW |
| บริการหลังการขาย | วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ |
| ความกว้างของขดลวด | 900 - 1600 มม. |
| ความหนาของวัสดุ | 0.5 - 3 มม. |

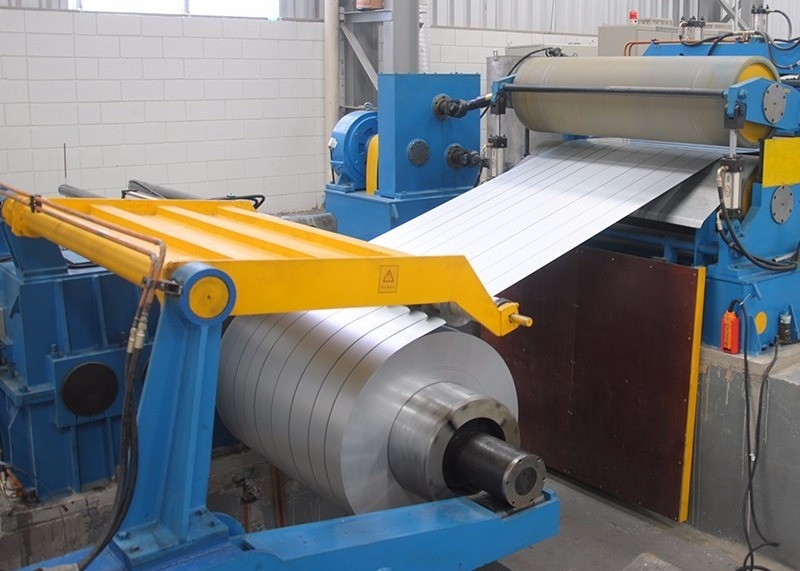

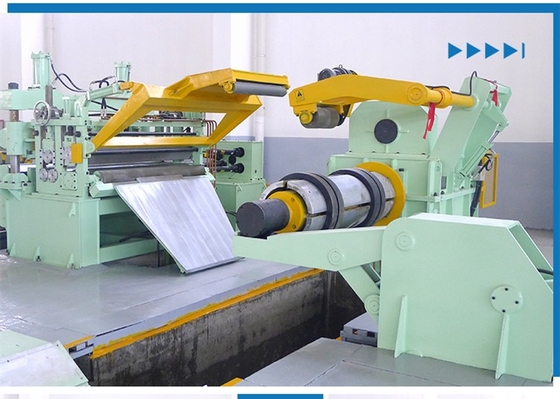

เครื่องตัดเหล็กนี้ประกอบด้วยเครื่องคลายขด, เครื่องป้อน, เครื่องตัด และเครื่องม้วนกลับ ฟังก์ชันหลักคือการตัดขดลวดกว้างให้เป็นแถบที่มีความกว้างตามที่กำหนดตามทิศทางความยาว ซึ่งสามารถนำไปใช้สำหรับการกัด, การเชื่อมท่อ, การขึ้นรูปด้วยการดัดเย็น หรือการปั๊มเป็นวัสดุสำหรับทำชิ้นงาน เครื่องจักรสามารถประมวลผลขดลวดโลหะต่างๆ ได้โดยการเปลี่ยนใบมีดวัสดุที่แตกต่างกัน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุของขดลวด | เหล็กกล้าคาร์บอน HR/CR (Q235), แผ่นสังกะสี, แผ่นเหล็กสี |
| ความหนาของแถบ | 5-20 มม. |
| ความกว้างของแถบ | 800-2000 มม. |
| น้ำหนักขดลวดสูงสุด | 40,000 กก. |
| เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับและลูกกลิ้งปรับความตึง | Φ260 มม. |
| เส้นผ่านศูนย์กลางของเพลาตัด | Φ420 มม. |
| ใบมีดตัด | 6CrW2Si, HRC54°-56°, OD650 มม. × ID420 มม. × T50 มม. |
| เส้นผ่านศูนย์กลางของบล็อกม้วนกลับ | Φ800 มม. |
| แผ่นแยก | 65Mn, OD250 × ID110 × T10/20 มม. |
| ความเร็วในการตัด | 30-60 ม./นาที (ปรับได้) |
| รุ่น | ความหนาของแผ่น | ความกว้างของแผ่น | น้ำหนักขดลวด | ความกว้างสำเร็จรูป | ความเร็วในการตัด |
|---|---|---|---|---|---|
| 3×1250 มม. | 0.5-3.0 มม. | 700-1250 มม. | 25 ตัน | <40 มม. | 120 ม./นาที |
| 4×1250 มม. | 0.5-4.0 มม. | 700-1250 มม. | 25 ตัน | <40 มม. | 120 ม./นาที |
| 6×1250 มม. | 0.5-6.0 มม. | 700-1250 มม. | 25 ตัน | <40 มม. | 120 ม./นาที |
| 3×1600 มม. | 0.5-3.0 มม. | 900-1600 มม. | 30 ตัน | ≥40 มม. | 120 ม./นาที |
| 4×1600 มม. | 0.5-4.0 มม. | 900-1600 มม. | 30 ตัน | ≥60 มม. | 110 ม./นาที |
| 6×1600 มม. | 1-6 มม. | 900-1600 มม. | 30 ตัน | ≥60 มม. | 100 ม./นาที |
| 8×2000 มม. | 2-8 มม. | 900-2000 มม. | 35 ตัน | ≥70 มม. | 60 ม./นาที |
| 10×2200 มม. | 3-10 มม. | 900-2200 มม. | 35 ตัน | ≥80 มม. | 50 ม./นาที |
| 12×2200 มม. | 3-12 มม. | 900-2200 มม. | 35 ตัน | ≥100 มม. | 40 ม./นาที |
| 16×2500 มม. | 4-16 มม. | 900-2500 มม. | 35 ตัน | ≥100 มม. | 40 ม./นาที |
| 20×2500 มม. | 6-20 มม. | 900-2500 มม. | 35 ตัน | ≥100 มม. | 30 ม./นาที |
หมายเหตุ: รุ่นเหล่านี้มีไว้เพื่อการอ้างอิงเท่านั้น ช่วงผลิตภัณฑ์และความหนาสามารถปรับได้ ทีมวิศวกรรมของเราสามารถออกแบบเครื่องจักรตามความต้องการเฉพาะของลูกค้าได้
ส่งคำถามมาที่นี่เพื่อขอโซลูชันแบบกำหนดเอง
