คุณภาพเป็นอันดับแรกลูกค้าเป็นอันดับแรก
ขาย:
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่าศูนย์กลางท่อ: | 25-76mm | ความเร็วผลิตภัณฑ์: | สูงสุด 50 เมตร / นาที |
|---|---|---|---|
| วัสดุ: | เหล็กกล้าคาร์บอน, สแตนเลส, เหล็กกล้าอัลลอยต่ำ | ตัดเลื่อย: | แรงเสียดทานตัดเลื่อย |
| เกียร์หนอน: | Max.80m / นาที | ความหนาของท่อ: | 4.0-10.0mm |
| แสงสูง: | erw tube mill,slitting line machine |
||

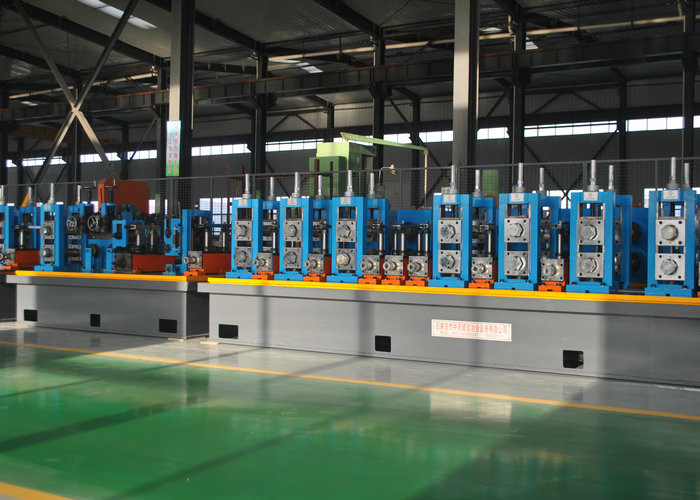

1.1 ข้อมูลทั่วไป
อุปกรณ์นี้ใช้เป็นพิเศษในการผลิตท่อเชื่อมแบบความถี่สูง 19 -76mm, δ0.7-3.0มม. ตรงและท่อรูปสี่เหลี่ยมและท่อรูปพิเศษ องค์ประกอบของอุปกรณ์คือจาก decoiler ถึงเลื่อยตัดความยาวคงที่ ความเร็วรอบสามารถปรับได้ตามความเหมาะสมของเส้นผ่าศูนย์กลางท่อและความหนาของผนัง
1.2 วัสดุที่ใช้บังคับ
(1) แถบเหล็กร้อนรีดเย็นและสังกะสี (ตาม GB700-88 หรือ GB1591-88)
(2) วัสดุ: เหล็กกล้าคาร์บอนต่ำ, เหล็กกล้าอัลลอยด์ต่ำสุด≤345 Mpa, δb≤610 Mpa
1.3 ERW Tube Mill รุ่นอื่น ๆ
| แบบ | ช่วงเส้นผ่านศูนย์กลาง | ความหนาของท่อ | ความเร็วของสาย (m / min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
1.4 กระบวนการทั่วไป
วัตถุดิบ (เหล็กม้วน) → decoiling →การตัดและการเชื่อม→ accumulator →การปรับระดับพลังงานที่ไม่ใช่→ขึ้นรูป→การเชื่อมความถี่สูง→กรอบ de-burr →หน่วยระบายความร้อน→หน่วยการปรับขนาด→ยืดหยาบ→การตัดความยาวคงที่→หมดตาราง
1.5 แนะนำอุปกรณ์ที่จำเป็นเตรียมผู้ซื้อ (สำหรับอ้างอิงเท่านั้น)
(1) ไซต์อุปกรณ์เครื่องกล: 45 ม X4.5 เมตร (ความยาว X กว้าง)
(2) สถานที่อุปกรณ์ไฟฟ้า: 5m X 4 เมตร (ความยาว X กว้าง)
(3) ฐานรองฐานเครื่อง (ดูภาพวาดของผู้จัดจำหน่าย)
(4) เครนเหนือศีรษะ 5 ตันหรือเครนเหนือศีรษะขนาด 10 ตัน
(5) แหล่งจ่ายไฟ:
ใบเลื่อย (6) ใบเลื่อยใบเลื่อยตามข้อกำหนดหนังสือเล่มนี้
(7) แถบแม่เหล็กสำหรับเชื่อมท่อซื้อตามขนาดของท่อ
(8) ปั๊มแรงดันสูงรุ่นΦ3 ", 6 เมตรสำหรับเครื่องเชื่อมท่อ
(9) สระน้ำทำความเย็น 1 ชุดสำหรับเครื่องเชื่อมท่อ, ปริมาตร 25 ลบ.ม. พร้อมท่อน้ำเครื่องวัดแรงดันและวาล์ว (จำนวนและขนาดจะต้องตัดสินใจในเว็บไซต์แล้วซื้อจากภายนอก)
(10) วงจรไฟฟ้าของเครื่องจักร ก่อนที่จะประกอบวงจรจะต้องไปถึงตู้ไฟฟ้าของห้องความถี่สูง การเชื่อมต่อไฟฟ้าสำหรับห้องความถี่สูงไปยังตารางควบคุมโดยรวมและสถานีปุ่ม (จำนวนและขนาดจะต้องตัดสินใจในเว็บไซต์แล้วซื้อจากภายนอก)
(11) ห้องความถี่สูงสำหรับห้องเครื่องหนึ่งเครื่อง ใช้พื้นที่หรือห้องใต้หลังคาตามรูปแบบของลูกค้า
(12) เครื่องอัดอากาศ: หนึ่งชุด (ซื้อในตลาด)
(13) อุปกรณ์ยกของและอุปกรณ์สำหรับติดตั้งเครื่องจักร (เครน, เชือกลวดเหล็ก ฯลฯ ) น้ำหนักสูงสุดของชิ้นส่วนหนึ่งคือ 8tons
บริการของเรา
การประกันคุณภาพ
เราจะรับผิดชอบปัญหาด้านคุณภาพอันเนื่องมาจากการออกแบบและการผลิตด้วยการติดตั้งและแก้ไขข้อบกพร่องหนึ่งปีหลังจากที่เราประสบความสำเร็จแล้วและเราจะต้องเสียค่าใช้จ่ายทั้งหมดในการเปลี่ยนชิ้นส่วนและส่วนประกอบ (ไม่รวมปัจจัยมนุษย์และส่วนประกอบที่หยาบคาย)
แก้จุดบกพร่อง
1) โรงงานจะจัดส่งวิศวกร 1-2 คนเพื่อใช้ในการติดตั้งและทดสอบ
2) สถานที่อุปกรณ์พื้นฐานวัสดุก่อสร้างเย็น ฯลฯ รับผิดชอบโดยผู้ซื้อตามวัสดุอุปกรณ์ที่ให้โดยผู้จำหน่ายอุปกรณ์สำหรับการติดตั้ง (อุปกรณ์ยกเครื่องมือ ฯลฯ ) วัสดุอุปกรณ์เสริมการติดตั้ง (สายไดรฟ์ท่อท่อน้ำ และอื่น ๆ ) แรงงานที่จัดโดยผู้ซื้อ
3) ผู้ซื้อเป็นผู้รับผิดชอบในการจ่ายไฟน้ำประปาและจ่ายก๊าซไปยังช่องต่ออินเตอร์เฟซอุปกรณ์
4) หมายเหตุการเตรียมผู้ซื้อ
(a) อุปกรณ์เครื่องจักรใช้ตำแหน่ง (ความยาว * ความกว้าง)
(ข) แหล่งจ่ายไฟ: กำลังไฟหลักไปยังห้องควบคุมอุปกรณ์ตำแหน่งของหน่วย
(c) ฟีดแอร์: เครื่องอัดอากาศ (1.5 ลูกบาศก์เมตร / นาที
(ง) แหล่งน้ำ: แหล่งน้ำไปยังสถานีเครื่อง
