| เส้นผ่าศูนย์กลางท่อ: | 114-273mm | ความเร็วผลิตภัณฑ์: | สูงสุด 50 เมตร / นาที |
|---|---|---|---|
| วัสดุ: | เหล็กกล้าคาร์บอน, สแตนเลส, เหล็กกล้าอัลลอยต่ำ | ตัดเลื่อย: | แรงเสียดทานตัดเลื่อย |
| เกียร์หนอน: | Max.80m / นาที | ความหนาของท่อ: | 4.0-10.0mm |
| แสงสูง: | โรงสีท่อไม่มีรอย,สายการผลิตท่อรอย |
||
กระบวนการเทคโนโลยี:
การขยับขดลวดขดลวด→การขยับขดลวด→การขยับขดลวด→การปลดล็อก→การขันและการเชื่อมชน→การปฐมพยาบาลแนวนอน→การให้อาหาร→การจัดเก็บ→การคายประจุ (ระบบควบคุมไฟฟ้าและระบบไฮดรอลิก) →การขึ้นรูป→การเชื่อม→การปรับขนาด→การบินเห็น→หมดตารางในแนวม้วน
ส่วนประกอบของอุปกรณ์
1. เครื่องดับเพลิงแบบ double-head:
เบรกจะถูกควบคุมโดยกระบอกสูบและรูปทรงกระบอกคือ SC80X25FA
(1) สูงสุด น้ำหนักของขดลวด: 5T
(2) เส้นผ่านศูนย์กลางภายในของขดลวด: 440-510mm
(3) ความหนาแถบ: 5.0 มม
(4) สูงสุด ความกว้างของขดลวด: 400 มม
2. เครื่องตัดไฮดรอลิกแบบสองคอลัมน์:
(1) ความกว้างของแถบเหล็กที่จะตัด: ≤ 400mm
(2) ความหนาของแถบเหล็กที่จะตัด: ≤5มม
(3) วิธีการตัด: แรงกระบอกไฮดรอลิ
(4) กำลังสูบยนต์: 5.5Kw
3. อุปกรณ์จัดเก็บข้อมูลรวมทั้งเครื่องสะสมเกลียวและเครื่องสะสมกรงคุณสามารถเลือกได้จาก:
3-1 เครื่องสะสมเกลียว (ø5เมตร): รวมถึง (1) - (5)
(1) ถาดคว่ำต่ำ:
ประกอบด้วยตัวยึด, ลูกกลิ้งระดับและลูกกลิ้งแนวตั้ง ลูกกลิ้งระดับรองรับแถบเหล็กเสริมและลูกกลิ้งแนวตั้งสามารถปรับและแนะนำแถบได้เหมาะสำหรับแบนด์วิดธ์ 400 มม.
(2) เครื่องให้ราบเรียบและให้อาหาร:
ส่วนการหมุนประกอบด้วยกล่องเกียร์และข้อต่อสากล ฐานเป็นโครงสร้างเหล็ก เหมาะสำหรับแบนด์วิดธ์ 400 มม. ด้วยเบรกนิวแมติกและมอเตอร์ 18.5 กิโลวัตต์
(3) ตัวสะสม:
ใช้สำหรับการจัดเก็บขนถ่ายและการขับขี่ที่ประกอบขึ้นจากชิ้นส่วนกำลัง, ด้านใน, ลูกกลิ้งแนวตั้ง, ลูกกลิ้งระดับ, ลูกกลิ้งป้องกันแทรคเตอร์ภายนอก, ลูกกลิ้งป้องกันการป้อนกระดาษ ส่วนที่หมุนเป็นมอเตอร์กล่องเกียร์และข้อต่อสากล
(4) ถาดคว่ำสูง:
ประกอบด้วยตัวยึด, ลูกกลิ้งระดับและลูกกลิ้งแนวตั้ง เหมาะสำหรับแบนด์วิดธ์ 400 มม.
(5) กล่องควบคุมไฟฟ้า:
3-2.Cage accumulator: รวมถึง (1) - (3) ดังต่อไปนี้
(1) เครื่องให้อาหาร:
เครื่องป้อนและให้อาหารแบบสองแกนประกอบด้วยการขับขี่การหนีบการปิดกั้นลูกกลิ้ง เหมาะสำหรับแบนด์วิดธ์ 400 มม.
(2) กรงเก็บวัสดุ:
ใช้สำหรับจัดเก็บรั้วเหล็กรั้วเหล็กคนขี้เกียจลูกกลิ้งระดับและ chakpa ของจิตใจ
(3) กล่องควบคุมไฟฟ้า:
การผลิตและชิ้นส่วนหลักในการผลิตชิ้นส่วนหลักของอุปกรณ์อิเล็กทรอนิกส์เป็นไปตาม GB ระบบสามสายสี่สาย

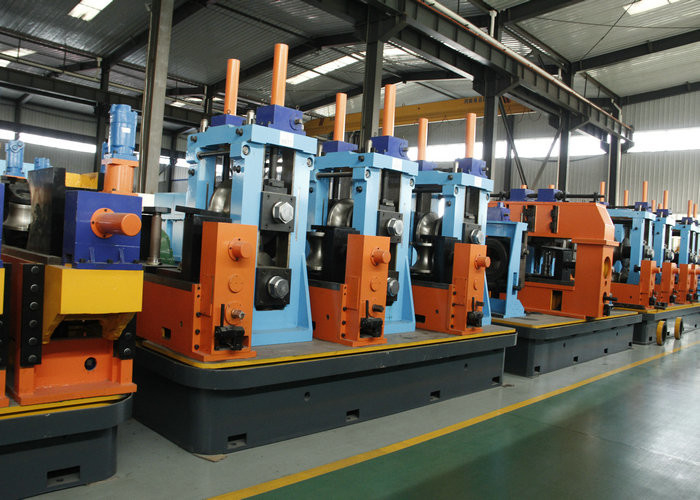

4. มอเตอร์หลักของโรงงาน:
(1) ส่วนที่เป็นแบบฟอร์ม: ลูกกลิ้งชนิดตั้งพื้นเจ็ดตัว
(2) ชิ้นส่วนเชื่อม: การเหนี่ยวนำเหนี่ยวนำความถี่สูงแบบ solid-state
(3) ส่วนทำความเย็น: ระบายความร้อนด้วยน้ำหล่อเย็น
(4) ส่วนการตกแต่ง: ลูกกลิ้งชนิดตั้งพื้น 5 ชุด
พารามิเตอร์ทางเทคนิคหลักของสายการผลิต
(1) เส้นผ่าศูนย์กลางท่อ: φ60-ø120mm
(2) ความหนาของผนังท่อ: 2.0-5.0mm
(3) มอเตอร์ไฟฟ้า: ส่วนที่เป็นรูป: 110 กิโลวัตต์, ส่วนที่ทำให้สำเร็จ: 132 กิโลวัตต์
(4) เส้นผ่าศูนย์กลางเพลาลูกกลิ้งระดับ: ø100, วัสดุ 40Cr
(5) เส้นผ่าศูนย์กลางเพลาล้อแนวตั้ง: ø70, วัสดุ 40Cr
5. Solid-state ความถี่สูง:
(1) รุ่น: GGP400-0.2-HC
(2) กำลังอินพุต: 3p, 380V, 50Hz
(3) กำลังขับ: 400 กิโลวัตต์
6. เครื่องเลื่อยบินแบบควบคุมด้วยคอมพิวเตอร์:
(1) ความถูกต้องของมาตราส่วน: ± 3mm
(2) ความยาวของเกล็ด: 4-8 เมตร
(3) ความเร็วสูงสุด: 70 เมตร / นาที
(4) การเคลื่อนไหวของลูกล้อ: นิวแมติก (แกว่ง)
(5) ใช้ใบเลื่อยโลหะแบบวงกลม
7 ตารางการปลด:
แบบ: ลำเลียงไปตามทางกลิ้งกลับแบบ pneumatically (ด้วยมอเตอร์ 3Kw, 6 ชั้น)
ERW Tube Mill รุ่นอื่น ๆ
| แบบ | ช่วงเส้นผ่านศูนย์กลาง | ความหนาของท่อ | ความเร็วของสาย (m / min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
1) เราจะส่งวิศวกรเพื่อติดตั้งและฝึกอบรมพนักงานของคุณให้สามารถใช้งานเครื่องนี้ได้อย่างถูกต้อง
2) ทีมรับประกัน
รับประกันคุณภาพหนึ่งปีรับประกันการรับประกันชีวิต ภายในระยะเวลาการรับประกันคุณภาพยกเว้นความผิดพลาดที่เกิดจากความผิดพลาดของมนุษย์ชิ้นส่วนซ่อมจะได้รับฟรี หลังจากระยะเวลาการรับประกันคุณภาพแล้วจะเรียกเก็บเฉพาะอะไหล่เท่านั้น
3) เราจัดหาบริการหลังการขายและหลังการขาย
บริการหลังการขาย: การออกแบบเวิร์คช็อปและการออกแบบเอาต์พุตการผลิต
บริการหลังการขาย: ติดตั้งและฝึกอบรมและวิศวกรที่มีทักษะในการทำงาน
4) เราสามารถส่งวิศวกรที่ทำงานให้คุณเดือน serval หรือ 1 ปี วิศวกรจะช่วยคุณในการปรับปรุงผลผลิตลดขยะและลดค่าใช้จ่าย
5) เราจัดหาบริการหลังการขาย - ออกแบบสำหรับโครงการทั้งหมดสำหรับท่อเหล็กกล้าไร้สนิมทำ / คาร์บอนทำท่อเหล็ก
6) เราจะรับผิดชอบในการจัดส่งและจัดส่ง
