| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | Tengtian |
| ได้รับการรับรอง: | CE,ISO9001,BV |
| หมายเลขรุ่น: | เอชจี50 |

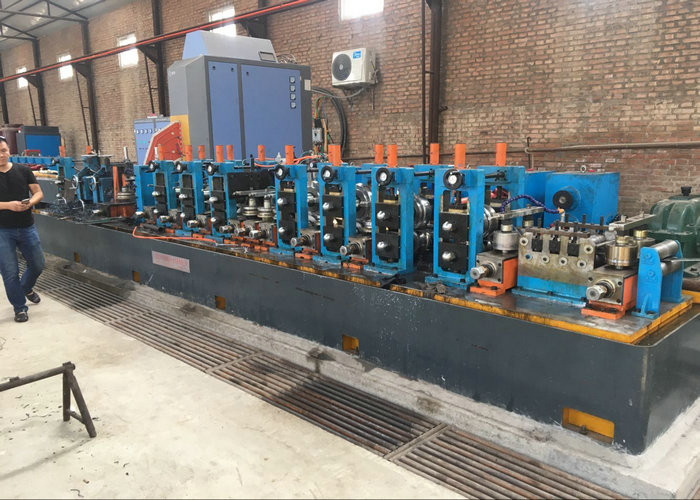

เครื่องจักรทำท่อ ms ความเร็วสูงเครื่องจักรความแม่นยำสูง ERW tube ความแม่นยำสูง
โรงงาน HG273 ใช้ในการผลิตท่อกลมขนาดΦ114mm-Φ273mmหนา 4.0 มม. -10 มมจากแถบม้วนแผ่นรีดเย็นและม้วนแผ่นรีดร้อนโดยใช้ช่องว่างที่ไม่มีช่องว่างที่หลุดออกและเชื่อมต่อไปยังท่อความร้อนขอบโดยใช้ของแข็ง รัฐประหารความถี่สูงเชื่อมตะเข็บตามแนวยาวในม้วนของเครื่องเชื่อมหลอดเย็นระบายเพิ่มเติมหรือการสร้างและตัดกระแสของหลอดไม่มีที่สิ้นสุดในความยาวที่วัดได้
โรงสีหลอดความแม่นยำสูงมีข้อดีดังนี้:
ระหว่างระดับลูกกลิ้งกระโดด 0.01 ระหว่างกรอบและกวาดล้างภาพนิ่ง≤0.02mm, องศาแนวตั้งกรอบ≤0.05แต่ละเฟรมคู่ขนาน≤0.1mm
เส้นผ่านศูนย์กลางท่อเหล็กและความผิดพลาดของรอบ = 0.08 มม.
กระบวนการผลิต:
วัสดุ (เหล็กม้วน) → uncoiler →เฉือนและเครื่องเชื่อม→กรง (หรือกรง) ในแนวนอน→การขึ้นรูปของโรงสี→
เครื่องเชื่อม HF HF →เครื่องรีดขนาดใหญ่→หัวแร้ง Rounghly (หัวไก่งวง) →ตัดเครื่อง→หมดโต๊ะ
พารามิเตอร์พื้นฐาน:
| ยืนของโรงงานขึ้นรูป | 7 |
| ย่อมาจากโรงงานคัดขนาด | 5 |
| วัสดุเพลา | 40Cr |
| เส้นผ่าศูนย์กลางท่อกลม | 19-76mm |
| ความหนาของท่อกลม | 1.5-3.0mm |
| ขนาดท่อสี่เหลี่ยม | 15 × 15-60 × 60mm |
| ความหนาของท่อสี่เหลี่ยมจัตุรัส | 1.5-2.0mm |
| แบบ | ช่วงเส้นผ่านศูนย์กลาง | ความหนาของท่อ | ความเร็วของสาย (m / min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
เครื่องนี้รวมถึง:
(1) Un-coiler (ขยายไฮดรอลิค)
(2) เครื่องเชื่อมแบบเฉือนและก้น
(3) ตัวยึดแนวนอน
(4) การขึ้นรูปการเชื่อมและการปรับขนาดของโรงสี
A) อุปกรณ์ป้อนและปรับระดับ
B) เครื่องขึ้นรูป
C) นำ, การอัด, เชื่อมและขูดอุปกรณ์
D) ถังน้ำหล่อเย็น 1 ชุด
E) โรงสีขนาด
F) ระบบขับเคลื่อนหลัก
(5) เลื่อยตัดคอมพิวเตอร์ (ตัดเลื่อยวงเดือน)
(6) วิ่งออกจากโต๊ะ
(7) Solid State HF ไฟฟ้า
(8) ระบบไฮดรอลิค
(9) ระบบไฟฟ้า
(10) ระบบนิวเมติก
