เครื่องจักรผลิตท่อความแม่นยำสำหรับท่อขนาด 25-76 มม. พร้อมการเชื่อมด้วยความถี่สูง

เครื่องจักรผลิตท่อความแม่นยำสำหรับท่อขนาด 25-76 มม. พร้อมการเชื่อมด้วยความถี่สูง

รายละเอียดผลิตภัณฑ์:

สถานที่กำเนิด:	เหอเป่ย์
ชื่อแบรนด์:	Tengtian
ได้รับการรับรอง:	CE,ISO9001,BV
หมายเลขรุ่น:	HG60

ข้อมูลรายละเอียด

สถานที่กำเนิด:

เหอเป่ย์

ชื่อแบรนด์:

Tengtian

ได้รับการรับรอง:

CE,ISO9001,BV

หมายเลขรุ่น:

Product name:

Precision Tube Mill High Speed TIG Welded Tube Mill , Industrial Pipe Milling Machine

Material:

HRC,CRC,Galvanised Steel

Pipe diamete:

25-76mm

Welding Type:

High Frequency Welding

Pipe shape:

Round,square,rectangular

Adjustment type:

By turbine worm

Keywords:

Precision Tube Mill

เน้น:

High Light

เน้น:

pipe milling machine

industrial tube mills

ข้อมูลการค้า

จำนวนสั่งซื้อขั้นต่ำ:

1 ชุด

ราคา:

$100000 to $1 million

รายละเอียดการบรรจุ:

ส่งออกกันน้ำและจัดส่งผ่านทะเล

เวลาการส่งมอบ:

70 วัน / ปี

เงื่อนไขการชำระเงิน:

L/C, T/T, Western Union

สามารถในการผลิต:

35 ชุด

คำอธิบายผลิตภัณฑ์

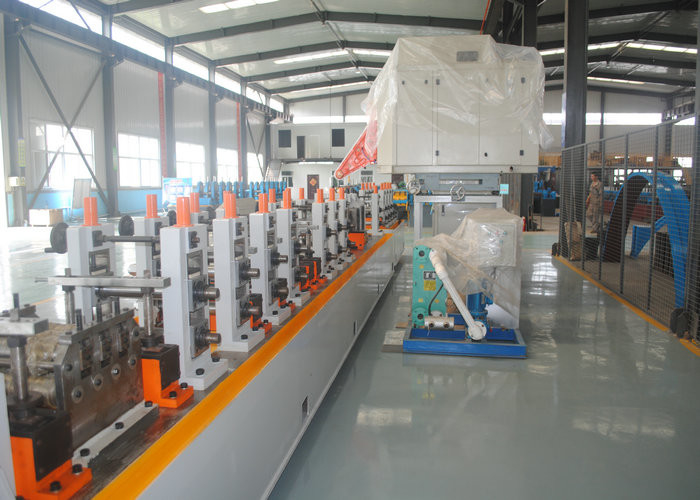

เครื่องจักรผลิตท่อความแม่นยำสูง TIG Welded Tube Mill

เครื่องจักรผลิตท่ออุตสาหกรรม

ข้อมูลจำเพาะของผลิตภัณฑ์

วัสดุ	HRC, CRC, เหล็กชุบสังกะสี
เส้นผ่านศูนย์กลางท่อ	25-76 มม.
ประเภทการเชื่อม	การเชื่อมความถี่สูง
รูปร่างท่อ	กลม, เหลี่ยม, สี่เหลี่ยมผืนผ้า
ประเภทการปรับ	โดย Turbine Worm

เครื่องจักรผลิตท่อ MS ความเร็วสูง

เครื่องจักรผลิตท่อ ERW ความแม่นยำสูงแบบอัตโนมัติเต็มรูปแบบ

เครื่อง HG273 ใช้ในการผลิตท่อกลมขนาด Φ114mm-Φ273mm ที่มีความหนา 4.0mm-10mm จากแถบม้วนรีดเย็นและรีดร้อน กระบวนการนี้เกี่ยวข้องกับการขึ้นรูปชิ้นงานท่อที่ไม่ปิดสนิทด้วยการเชื่อมในภายหลังเป็นท่อ การให้ความร้อนขอบผ่านเครื่องเชื่อมความถี่สูงแบบโซลิดสเตต การเชื่อมตะเข็บตามยาวในม้วนของเครื่องเชื่อมท่อ การทำความเย็น การปรับขนาด/การขึ้นรูป และการตัดท่อที่ไม่มีที่สิ้นสุดเป็นความยาวที่วัดได้

คุณสมบัติที่สำคัญ

การกระโดดของลูกกลิ้งระหว่างระดับ: 0.01 มม.
ระยะห่างระหว่างเฟรมและสไลด์: ≤0.02 มม.
องศาแนวตั้งของเฟรม: ≤0.05 มม.
องศาขนานของแต่ละเฟรม: ≤0.1 มม.
ข้อผิดพลาดของเส้นผ่านศูนย์กลางท่อเหล็กและวงกลม: ≤0.08 มม.

กระบวนการผลิต

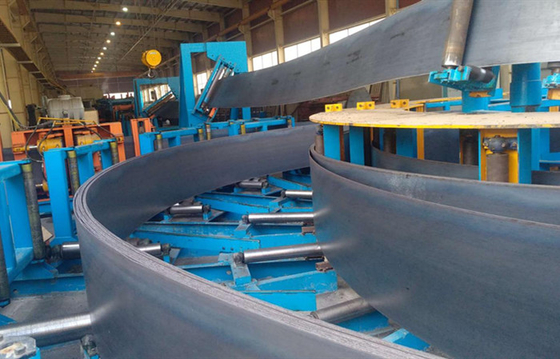

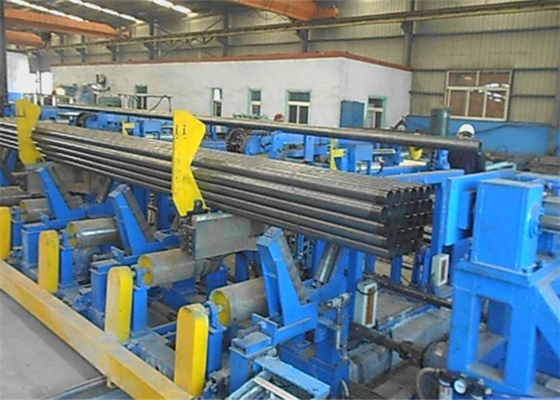

วัสดุ (ม้วนเหล็ก) → เครื่องคลายม้วน → เครื่องตัดและเชื่อม → ตัวสะสมแนวนอน (หรือกรง) → โรงงานขึ้นรูป → เครื่องเชื่อม HF Solid → โรงงานปรับขนาด → การยืดผมแบบหยาบ (หัวไก่งวง) → เครื่องตัด → โต๊ะวิ่งออก

พารามิเตอร์พื้นฐาน

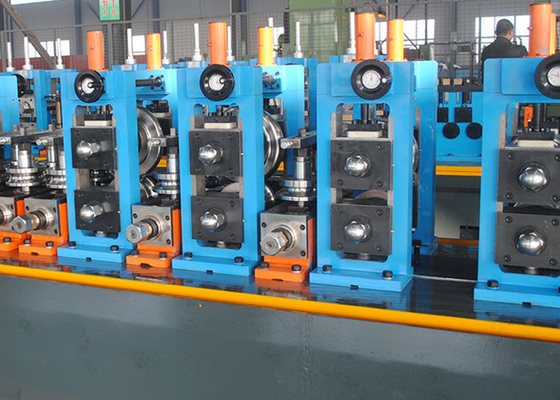

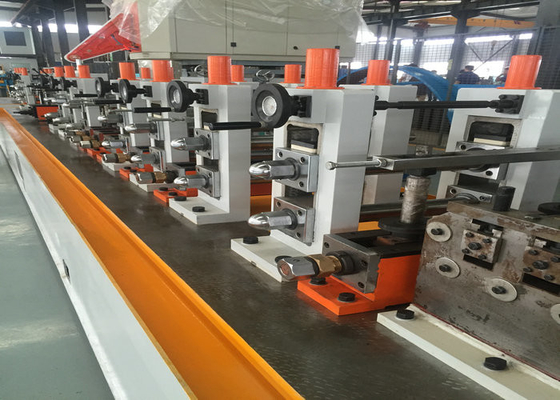

ขาตั้งของโรงงานขึ้นรูป	7
ขาตั้งของโรงงานปรับขนาด	5
วัสดุเพลา	40Cr
เส้นผ่านศูนย์กลางท่อกลม	19-76 มม.
ความหนาท่อกลม	1.5-3.0 มม.
ขนาดท่อเหลี่ยม	15×15-60×60 มม.
ความหนาท่อเหลี่ยม	1.5-2.0 มม.

เราสามารถออกแบบเครื่องจักรตามความต้องการของลูกค้าได้

รุ่นเครื่องจักรผลิตท่อ ERW

รุ่น	ช่วงเส้นผ่านศูนย์กลาง	ความหนาท่อ	ความเร็วสาย (ม./นาที)
HG20	8-25.4 มม.	0.3-1.2 มม.	120
HG32	10-32 มม.	1.4-1.5 มม.	120
HG50	16-76 มม.	0.7-2.5 มม.	30-120
HG76	25-76 มม.	1-4 มม.	30-100
HG89	32-89 มม.	1-4.5 มม.	30-80
HG114	45-114 มม.	1.5-5.0 มม.	30-60
HG165	60-165 มม.	3-7 มม.	30-50
HG219	114-219 มม.	4-8 มม.	20-40
HG273	114-273 มม.	4-10 มม.	15-30
HG325	165-325 มม.	4-10 มม.	10-30
HG426	165-426 มม.	4-12.7 มม.	8-25
HG508	219-508 มม.	4-16 มม.	8-20
