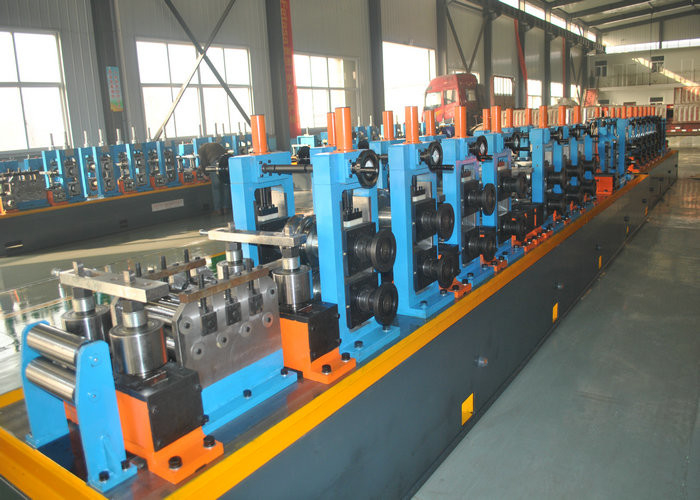

สายการผลิตท่อเหล็ก / หลอดเครื่องทำ / โรงงานผลิตท่อ

1.1 วัสดุที่ใช้งานได้:

(1) แถบเหล็กแผ่นรีดร้อนหรือรีดเย็น (ตาม GB700-88 หรือ GB1591-88)

(2) วัสดุ: เหล็กคาร์บอนต่ำเหล็กอัลลอยด์ต่ำ≤345Mpa, b≤610Mpa

(3) ความหนาของแถบเหล็ก: 1.0-3.0 มม. (ตาม GB708-88)

(4) ความกว้างของแถบเหล็ก: 50-200mm

(5) ID ของขดลวดเหล็ก: 400-550 มม

(6) OD ของขดลวดเหล็ก: 800-1200 มม

(7) น้ำหนักม้วนสูงสุด: 1500kgs

1.2 ช่วงมิติของการประมวลผลท่อเหล็ก:

(1) OD: 16-63 มม

(2) ความหนาของผนัง: 1.0-3.0 มม. (ท่อสี่เหลี่ยมและท่อรูปทรงพิเศษ≤ 2.0 มม.)

(3) ความยาว: 4-8m

1.3 กระบวนการผลิตภัณฑ์ (ท่อเหล็ก):

วัตถุดิบ (เหล็กม้วน) → decoiling →การตัดและการเชื่อม→การสะสมวัสดุ→การปรับระดับพลังงานที่ไม่ได้→การกัดความถี่สูง→การเชื่อมความถี่สูง→การกำจัดครีบขรุขระนอกรอยต่อเชื่อม→การระบายความร้อน→การปรับขนาด→ยืดหยาบ→

1.4 ความเร็วการกัด: 20-60m / นาที

1.5 กำลังของอุปกรณ์ความถี่สูง: 200 KW

1.6 ผู้ใช้แนะนำอุปกรณ์เสริมที่จำเป็น (สำหรับการอ้างอิงเท่านั้น):

(1) เว็บไซต์เครื่องจักรกล: 50 ม. X 4.5 ม. (กว้าง X ยาว)

(2) ไซต์อุปกรณ์ไฟฟ้า: 5 ม. X 4 ม. (กว้าง X ยาว)

(3) ฐานรากหน่วยเครื่อง (ดูภาพวาดฐานซัพพลายเออร์)

(4) เครนเหนือศีรษะ 10 ตันสองชุด

(5) แหล่งจ่ายไฟ:

มอเตอร์อุปกรณ์: 75KW + 11KW + 5KW = 91 KW

ข มอเตอร์ความถี่สูง: 200 KW
