| สถานที่กำเนิด: | เหอเป่ย์ประเทศจีน |
| ชื่อแบรนด์: | Tengtian |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | HG50 |

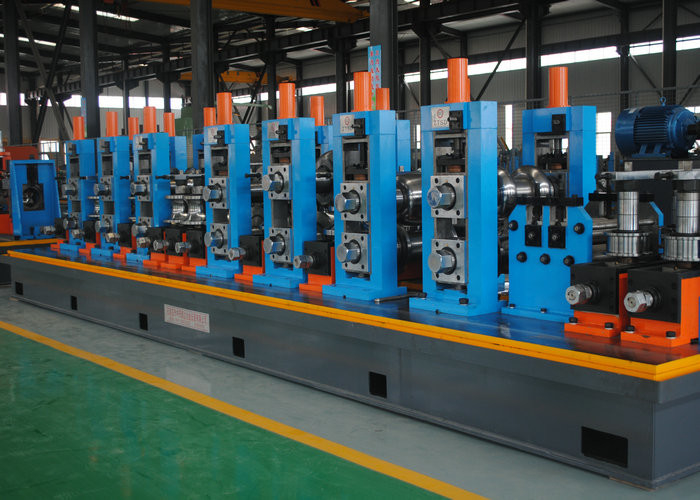

เครื่องเชื่อมความถี่สูง Erw ท่อทำเครื่อง / โรงสี
สรุป
อุปกรณ์นี้ใช้เป็นพิเศษในการผลิตΦ80-Φ80mm, δ1-4.0มม. ท่อเชื่อมตรงความถี่สูงและท่อสี่เหลี่ยมตรง (17 * 17-62 * 62 มม., 1.2-3.0 มม.) องค์ประกอบของอุปกรณ์มาจากเครื่องเลื่อยตัดที่ไม่ได้ใช้กับเครื่องตัดความยาวคงที่ ความเร็วรอบของลูกกลิ้งอาจเป็นไปตามช่วงเส้นผ่านศูนย์กลางท่อและความหนาของผนังที่เหมาะสม
A. วัสดุที่ใช้บังคับ
1 วัตถุดิบ: เหล็กกล้าคาร์บอนต่ำ,
เครื่องเชื่อมท่อความถี่สูงเป็นเครื่องเชื่อมรอยต่อตรงท่อและเครื่องท่ออื่น ๆ จะแตกต่างจากสถานที่ของการเชื่อม ความถี่สูงเครื่องท่อเชื่อมคือการใช้น้ำวนความต้านทานความถี่สูงเป็นท่อร้อนละลายและควบแน่นในการผลิตท่อ เครื่องเชื่อมท่อความถี่สูงเนื่องจากความเร็วในการเชื่อมที่มากขึ้นและคนทุกเพศทุกวัยเช่นท่อน้ำมันก๊าซธรรมชาติและท่อขนาดใหญ่อื่น ๆ จะทำโดยใช้เครื่องท่อความถี่สูงเชื่อม
1.1 erw welding tube mill / pipe ทำให้เครื่อง:
อุปกรณ์นี้ใช้เป็นพิเศษในการผลิตΦ75mmΦ76mm, δ1.5-2.5มม. ท่อสแตนเลสสตีลรอยต่อตรง ทำด้วยวัสดุที่ผ่านการกลั่นด้วยความแม่นยำสูงและติดตั้งเครื่องเลื่อยตัดความยาวคงที่ เครื่องหลักรวมถึงการขึ้นรูป, เชื่อม, ปรับขนาดและยืดเครื่อง องค์ประกอบของอุปกรณ์มาจากเครื่องเลื่อยสายพานที่ไม่ได้ใช้กับเครื่องตัดความยาวคงที่ ความเร็วรอบสามารถปรับได้ตามความเหมาะสมของเส้นผ่าศูนย์กลางท่อและความหนาของผนัง
1.2 วัสดุที่ใช้บังคับ:
(1) วัสดุ: แถบสแตนเลส SUS302
(2) ความหนาของแถบเหล็ก: 1.5-2.5 มม. (ตาม GB708-88)
(3) ความกว้างของแถบเหล็ก: 80-240mm (± 0.2mm)
(4) ID ของขดลวดเหล็ก: Φ450-Φ550มม
(5) OD ของขดลวดเหล็ก: Φ800-Φ1500mm
(6) ม้วนน้ำหนักสูงสุด: 2500 กิโลกรัม
1.3 ช่วงความกว้างของท่อเหล็ก:
(1) OD: Φ25-Φ76mm
(2) ความหนาของผนัง: 1.5-2.5 มม. (สี่เหลี่ยมจัตุรัสและสี่เหลี่ยมผืนผ้าท่อ≤ 2.0mm)
(3) ความยาว: 4-8 เมตร
1.4 ผลิตภัณฑ์ (ท่อเหล็ก) กระบวนการไหลสำหรับเหล็กกล้าไร้สนิม BG76 หรือท่อเชื่อมท่อโรงงาน / ท่อทำเครื่อง:
วัตถุดิบ (ม้วนเหล็ก) --- uncoiling --- ตัดและสิ้นสุดการเชื่อม - leveling ไม่ใช่ไฟฟ้า --- mill-forming --- TIG เชื่อม --- ขัด burrs นอกตะเข็บเชื่อม --- เย็น --- การปรับขนาด --- ยืดหยาบ --- ตัดความยาวคงที่ --- ท่อเสร็จแล้ว --- วิ่งออกตาราง mill | เครื่องทำท่อ | สายการผลิตท่อ สายโรงสีท่อ | ท่อเหล็กกล้าคาร์บอน | โรงงานท่อเหล็ก | โรงงานท่อท่อ | โรงงานท่อท่อใหม่ | ท่อเหล็ก รอยท่อไมล์
คำอธิบายของเครื่องทำท่อเชื่อม
เครื่องเชื่อมท่อทำให้ใช้เพื่อปรับระดับแถบคงที่หลังจากตัดเส้นและเข้าสู่เครื่องขึ้นรูปให้โค้งงอโดยใช้ลูกกลิ้งละลายขอบแถบ throuh te กระแสความถี่สูงบีบและเชื่อมท่อที่จะปิดโดยบีบม้วนความสูงสูง . ERW ท่อทำเครื่องเรียกว่า ERW โรงงานท่อ เครื่องเชื่อมแบบอัตโนมัติเต็มรูปแบบของ Wanxin นำมาสู่ชั้นนำในอุตสาหกรรมนี้
กระบวนการทางเทคนิคของเครื่องทำท่อเชื่อม
ERW Tube Mill รุ่นอื่น ๆ
| แบบ | ช่วงเส้นผ่านศูนย์กลาง | ความหนาของท่อ | ความเร็วของสาย (m / min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
