เครื่องผลิตท่อเหล็กประดับหน้าต่างสําหรับท่อกลม

หน้าต่างตกแต่ง ผงเหล็ก การทําเครื่องจักรสําหรับท่อกลม

1คําอธิบาย

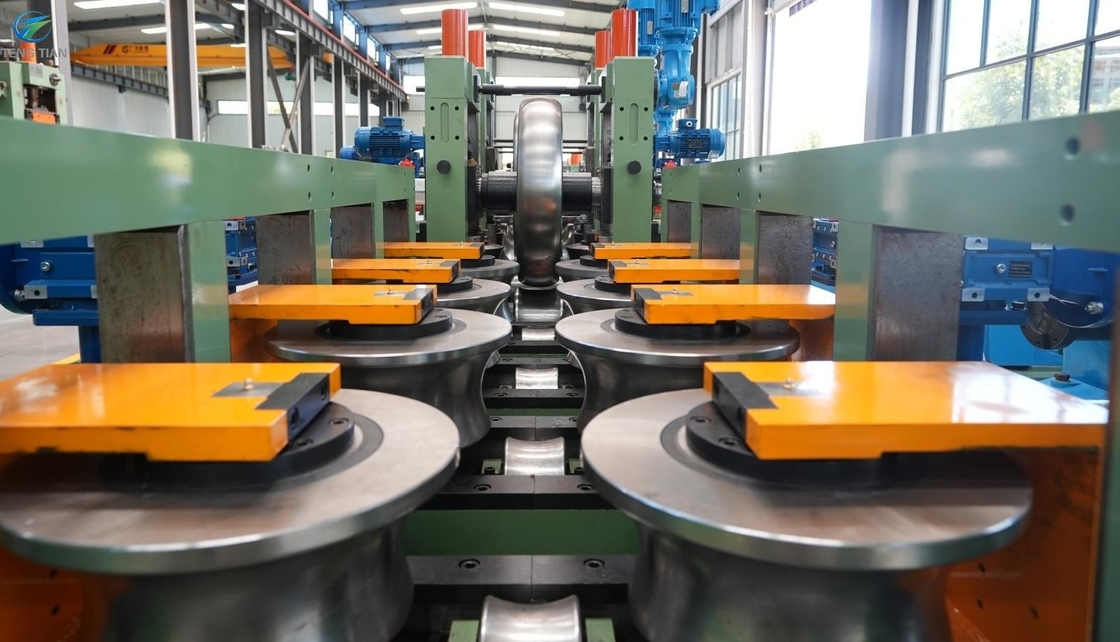

นี่หน้าต่างตกแต่ง สายการผลิตท่อท่อเหล็กสําหรับท่อกลมใช้เพื่อผลิตΦ19.05-Φ76.2mm, δ0.8-3.0mm หลอดผสมตรงความถี่สูงและหลอดสี่เหลี่ยมที่ตรงกันและหลอดทรงพิเศษ ((δ≤2.5mm)he การประกอบของอุปกรณ์คือจาก uncoiler ไปยังเจาะตัดความยาวคงที่ ความเร็วการม้วนสามารถปรับตามในช่วงที่เหมาะสมของกว้างท่อและความหนาผนัง

2วัสดุที่ใช้ได้:

(1) สายสแตนเลสม้วนร้อนหรือเย็น (ตาม GB708-88 หรือ GB1591-88)

(2) วัสดุ: เหล็กคาร์บอนต่ํา เหล็กสแตนเลียมต่ํา δs≤345Mpa, δb≤610Mpa

(3) ความหนาของแผ่นเหล็ก: 0.8-3.0mm (ตาม GB708-88)

(4) ความกว้างของแผ่นเหล็ก: 60-240mm

(5) I.D ของสอยเหล็ก: Φ450-Φ550mm

(6) O.D ของสอยเหล็ก: Φ800-Φ1200mm

(7) น้ําหนักสูงสุดของโค้ล: 3000kgs

3ระยะขนาดของหลอดเหล็กการแปรรูป:

(1) O.D: Φ19.05-Φ76.2 มม.

(2) ขนาดท่อสี่เหลี่ยม: 18x18 ~ 60x60mm

(3) ขนาดท่อสี่เหลี่ยม:15x20~40x80mm

(4) ความหนาของผนัง: 0.8-3.0mm ((ท่อสี่เหลี่ยมและท่อทรงพิเศษδ≤2.5mm)

(5) ความยาว: 4-8m

4. ความเร็วการบด: 30-80M/min ((เลือกความเร็วที่แตกต่างกันตามกว้างและความหนาของท่อที่แตกต่างกัน)

5. กระแสกระบวนการผลิตภัณฑ์ (หลอดเหล็ก)

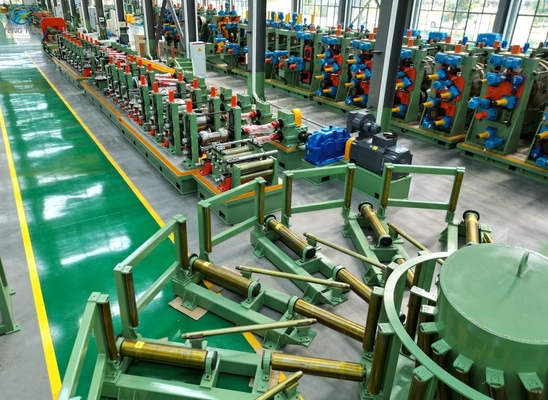

Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finishing tube

6. แนะนําผู้ใช้ อะคเซเรียที่จําเป็น (เพื่ออ้างอิงเท่านั้น)

(1) สถานที่อุปกรณ์เครื่องกล: 55m × 4.5m (ความยาว × ความกว้าง)

(2) สถานที่อุปกรณ์ไฟฟ้า: 5m × 4m (ความยาว × ความกว้าง)

(3) ฐานฐานของหน่วยเครื่องจักร (ดูแผนกฐานของผู้จําหน่าย)

(4) เครื่องกีฬากระบายอากาศขนาด 10 ตัน 2 ชุด

(5) พลังงานไฟฟ้า:

a. มอเตอร์อุปกรณ์: 3KW + 200KW + 18.5KW + 22KW + 22KW + 22KW = 287.5KW

b เครื่องเชื่อมความถี่สูงในสภาพแข็ง: 250 KW

(6) ใบเลื่อยเลื่อยสําหรับการติดตามเลื่อย, รายละเอียดตามหนังสือคําแนะนําและปริมาณตามความต้องการของลูกค้า.

(7) แม็กเนตบาร์สําหรับปั่นท่อ, ซื้อตามขนาดการผลิตท่อ

(8) ชุดหนึ่งของปั๊มความดันสูง Φ3 " 32m สําหรับเครื่องปั่นท่อเย็น

(9) ชุดหนึ่งของสระว่ายน้ําเย็นสําหรับเครื่องทําท่อ, ปริมาณ 30 m3 กับท่อน้ํา, เครื่องวัดความดันน้ําและวาล์ว (ตัดสินใจขนาดและปริมาณเมื่อการติดตั้งในสถานที่, ซื้อจากตลาด)

(10) วงจรไฟฟ้าของหน่วยเครื่องจักร ก่อนการประกอบวงจรต้องไปถึงตู้ไฟฟ้าของห้องความถี่สูงการเชื่อมต่อไฟฟ้าสําหรับห้องความถี่สูงกับโต๊ะควบคุมทั่วไปและสถานีปุ่ม. (ตัดสินใจขนาดและปริมาณเมื่อการติดตั้งในสถานที่, ซื้อจากตลาด)

(11) ห้องความถี่สูงสําหรับหน่วยเครื่องจักร ใช้พื้นหรือห้องใต้หลังคาตามแผนการของลูกค้า

(12) อุปกรณ์ยกและเครื่องมือสําหรับการติดตั้งเครื่องจักร น้ําหนักสูงสุดของชิ้นหนึ่งคือ 10 ตัน

กระบวนการทางเทคนิค:
