คุณภาพเป็นอันดับแรกลูกค้าเป็นอันดับแรก
ขาย:
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | HRC, CRC, แผ่นเหล็กชุบสังกะสี | แรงดันไฟฟ้า: | 220/380/415/420 / 440V |
|---|---|---|---|
| การประกัน: | ปีที่ 1 | วัสดุของใบมีด: | SKD11 |
| ความอดทนกว้าง: | /-0.05mm | ควบคุม: | จำกัด(มหาชน) |
| บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรต่างประเทศ | แม็กซ์ แถบตัด: | 25 แถบ |
| น้ำหนักม้วน: | สูงสุด 15 ตัน | สี: | สีน้ำเงิน |
| แสงสูง: | slitting line machine,strip slitting machine |
||

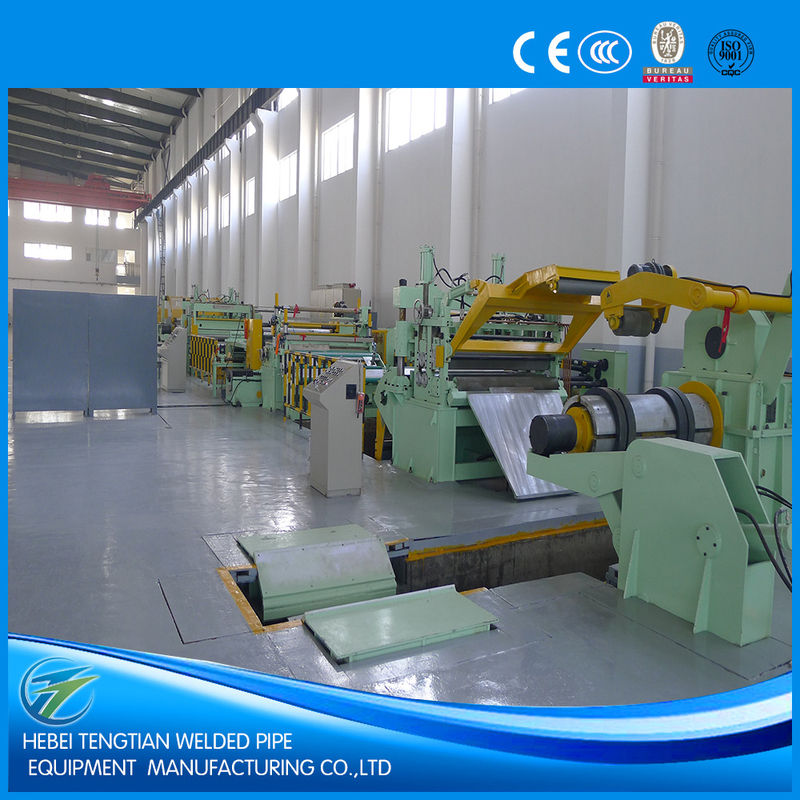

เครื่องตัดกระดาษความแม่นยำสูงด้วยความเร็วสูง HRC
บทนำ:
เนื่องจากความหนาของแถบขดลวดจะขึ้นอยู่กับความสามารถของเส้นตัดแผ่นเหล็กความหนาของขดลวดหลักที่ใหญ่กว่าต้องใช้เครื่องตัดแบบขดลวดที่ใหญ่กว่า โดยทั่วไปเราสามารถจำแนกเส้นแบ่งเป็นสามกลุ่มตามความแตกต่างของความหนาคือเส้นบางเฉือนเส้นมิดหนามิดกลางตัดเครื่องและขดลวดม้วนขดลวดโลหะหนา
แผ่นตัดบางนี้เรียกว่า slitter ขดลวดโลหะเป็นชนิดของสายการผลิตที่จะทำลายลงขดลวดต้นแบบเป็นขดลวดขนาดเล็กที่มีความกว้างโดยเฉพาะอย่างยิ่ง เส้นตัดเฉือนบางเฉียบประกอบด้วยขดลวดที่ใช้ในการโหลดล้อเดียวขนานการดึงม้วนและการพลิกคว่ำการป้อนกระดาษทิชชู่คู่การให้อาหารแบบสามล้อการตัดปลายตัดการจัดเรียงแถบการตัดดิสก์การหดเศษ , หลุม accumulator, pre-separator, tensioning, recoiling ขดลงรถควบคุมไฮดรอลิกและควบคุมไฟฟ้า
เส้นผ่าเพดานแผ่นบางเหมาะสำหรับม้วนแถบม้วน (0.2 ~ 1) มม., (0.3-2) มม., (0.3-3) มม. และ (0.4-4) มม. ในขณะที่ความกว้างแถบสามารถเปลี่ยนแปลงได้: 600 มม. 1000mm, 1250mm, 1600mm, 1800mm เป็นต้น
ข้อดีและลักษณะของเครื่องตัดเหล็กม้วน:
1. สายการผลิตแต่ละสาย (เส้นบางเฉือนเส้น) ถูกออกแบบและผลิตตามความต้องการของลูกค้าอย่างเคร่งครัด ไม่เพียงแค่นี้วิศวกรของเราจะคิดอย่างรอบคอบในรองเท้าของลูกค้าเพื่อให้มั่นใจได้ว่า slitter ขดลวดโลหะทั้งหมดจะมีขนาดกะทัดรัดเรียบเนียนและใช้งานได้ง่าย
2. ขดลวดบาง ๆ มีความแตกต่างกันในน้ำหนักม้วนเมื่อน้ำหนักม้วนสูงสุดมีขนาดเล็กโดยปกติจะใช้รางเกลียวเดียว (cantilever) สำหรับขดลวดโลหะ เมื่อน้ำหนักม้วนสูงสุดถึง 25 ตันขอแนะนำให้ใช้เครื่องคลายเกลียวคู่สำหรับเครื่องขดลวดขดลวด
3. ลูกค้ามักต้องการแถบบาง ๆ ที่แคบและมีความแม่นยำสูง เราให้ความสนใจเป็นอย่างมากกับการควบคุมเส้นศูนย์กลางการควบคุมอุปกรณ์เสริมที่มีความแม่นยำสูงการควบคุมความแม่นยำในการหดตัว ฯลฯ เพื่อให้แน่ใจว่ามีการตัดชิ้นส่วนที่ความหนาบาง
4. เมื่อเหล็กสแตนเลส, เหล็กชุบสังกะสี, ขดลวดเหล็กสีมีความกังวลเราใช้มาตรการที่ละเอียดอ่อนเช่นลูกกลิ้งยางแผ่นส่งที่เรียบเพื่อป้องกันแผ่นพื้นผิวที่สมบูรณ์แบบไม่ได้รับบาดเจ็บ
5. เรามีข้อได้เปรียบที่ชัดเจนในการออกแบบและผลิตระบบไฮดรอลิคสำหรับแผ่นตัดบางนี้
6 เรามักจะเลือกซัพพลายเออร์ที่ดีของชิ้นส่วนไฮดรอลิมอเตอร์ลดความเร็ว, ชิ้นส่วนไฟฟ้า รวมทั้งเราต้องการซื้อชิ้นส่วนเหล่านี้ตามความต้องการของลูกค้าสำหรับเครื่องขดลวดโลหะชนิดพิเศษ
7. ควบคุมการเชื่อมโยงกระบวนการผลิตตั้งแต่การซื้อวัตถุดิบจนถึงการเชื่อมงานการตัดเฉือนแข็งและการเจียร ดังนั้นเราจึงสามารถตรวจสอบว่ามีคุณภาพดีโลหะขด slitter
8. เราสามารถจัดหาเครื่องตัดขดลวดคุณภาพเดียวกันในราคาที่ถูกกว่าเพราะเราดีในการจัดการต้นทุนการผลิต
9. มอเตอร์ AC หรือมอเตอร์ไดรฟ์ DC ลูกค้าสามารถเลือกได้อย่างอิสระ โดยปกติเราจะนำมาใช้มอเตอร์กระแสตรงและไดรเวอร์ Eurotherm 590 DC เนื่องจากข้อดีของการทำงานที่มั่นคงและแรงบิดที่ใหญ่
10. การดำเนินการด้านความปลอดภัยจะช่วยให้มั่นใจได้ว่ามีข้อบ่งชี้ที่ชัดเจนเกี่ยวกับการตัดแผ่นบาง ๆ อุปกรณ์ความปลอดภัยเช่นจุดหยุดฉุกเฉินเป็นต้น
กระบวนการทำงาน:
Coil-loading - Double-mandrel uncoiler - คอยล์คอยล์รีดและพรวนดิน - ให้อาหารแบบหยักสองล้อ, ปรับระดับห้าแฉก - ตัดปลาย - แท่ง (1) - การจัดแนวระนาบ - การตัดแผ่นดิสก์ - Hole Accumulator (2) - Pre-separator / Tensioner / ความยาวลูกกลิ้งวัด - Recoiling / Coils กดและคั่น - Coils-discharging - การควบคุมไฮดรอลิก - การควบคุมไฟฟ้า
พารามิเตอร์ทางเทคนิคหลัก
วัสดุม้วน: เหล็กกล้าคาร์บอนสเตนเลสเหล็กชุบสังกะสีจานเหล็กสี
ความหนาของแผ่น: (0.3-3) มม
แม็กซ์ ความกว้างของแถบ: 1300 มม
เส้นผ่านศูนย์กลางภายในของขดลวด: ≥ 508 มม
เส้นผ่าศูนย์กลางด้านนอกของขดลวด: Φ1800mm
แม็กซ์ น้ำหนักม้วน: 15000 กิโลกรัม
มอเตอร์ slitter: มอเตอร์ไฟฟ้าขนาด 75 กิโลวัตต์
เพลาสลิง: Ф 205 x 1400 มม
มีดแผ่นบนสลักเกลียว: ID205mm x OD310mm x 10mm, 6CrW2Si (H13, SKD-11)
แผ่นแยก: ID75 x OD180 มม. x 6 มม., 65 มม
แรงดึงที่เกิดขึ้นจากแถบผ่านขนสัตว์เสียดสีทำให้รู้สึกห่อรอบแผ่นไม้
บล็อกเกอร์หดตัว: Ф508 x 1400mm
มอเตอร์กระเด็น: มอเตอร์ไฟฟ้ากำลัง 110 กิโลวัตต์
ชุดควบคุมระบบไฟฟ้า: Eurotherm 590 DC driver cabinet บวกแผงควบคุม
ความเร็วในการตัด: สูงสุด 100 เมตร / นาทีปรับได้
รูปแบบของเครื่องตัดเหล็กม้วน:
| แบบ | ความหนา | ความกว้าง | น้ำหนักม้วน | ความกว้างของช่องสำเร็จรูป | ความเร็วสูงสุดในการตัดกระดาษ |
| JY-1 x 600 | 0.2-1mm | 100-600mm | สูงสุด 8T | นาที. 20mm | 120m / นาที |
| JY-2 x 1300 | 0.3-2mm | 300-1300mm | สูงสุด 15T | นาที. 25mm | 150m / นาที |
| JY-3 x 1600 | 0.3-3mm | 500-1600mm | สูงสุด 20T | ต่ำสุด 25 มม | 120m / นาที |
| JY-4 x 1600 | 0.4-4mm | 500-1600mm | สูงสุด 30T | ต่ำสุด 30 มม | 120m / นาที |
| หมายเหตุ: ข้อมูลในรูปแบบเดียวกับการอ้างอิงตามช่วงทั่วไปเรามักจะออกแบบและทำตามแต่ละบรรทัดตามความต้องการเฉพาะของลูกค้าแต่ละรายเพื่อให้ลูกค้าแต่ละรายสามารถซื้อไลน์เนื้อหาที่ดีจากเราได้ | |||||
การควบคุม PLC ความเร็วสูงด้วยความแม่นยำสูงครั้งแรกของ Steel Slitting Machine จะมีการปรับแต่งตามความต้องการของลูกค้าตราบเท่าที่คุณระบุพารามิเตอร์และข้อกำหนดสำหรับเราแล้วเราได้ออกแบบให้เหมาะกับอุปกรณ์ของคุณ
