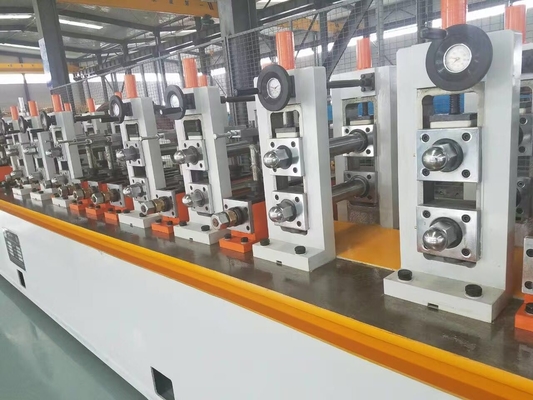

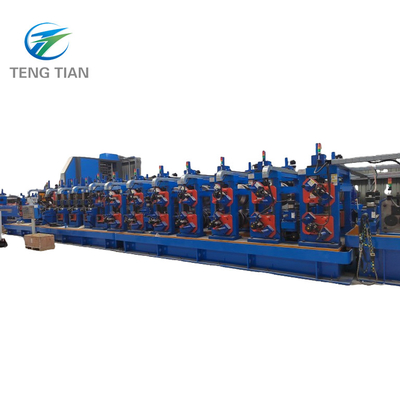

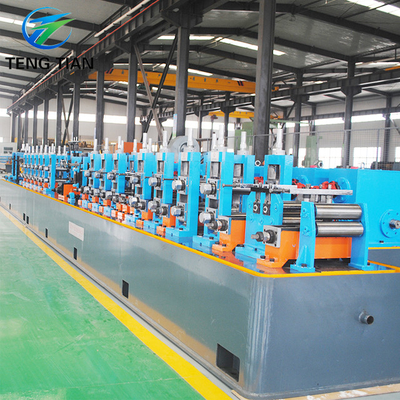

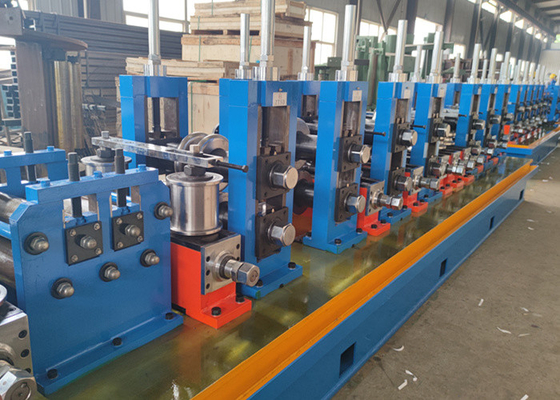

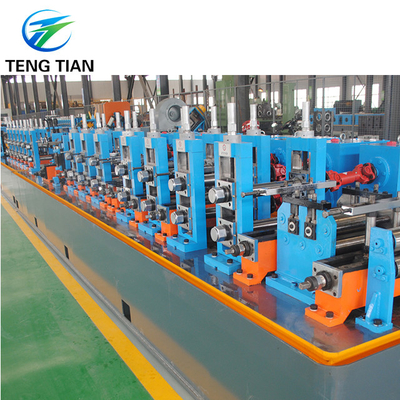

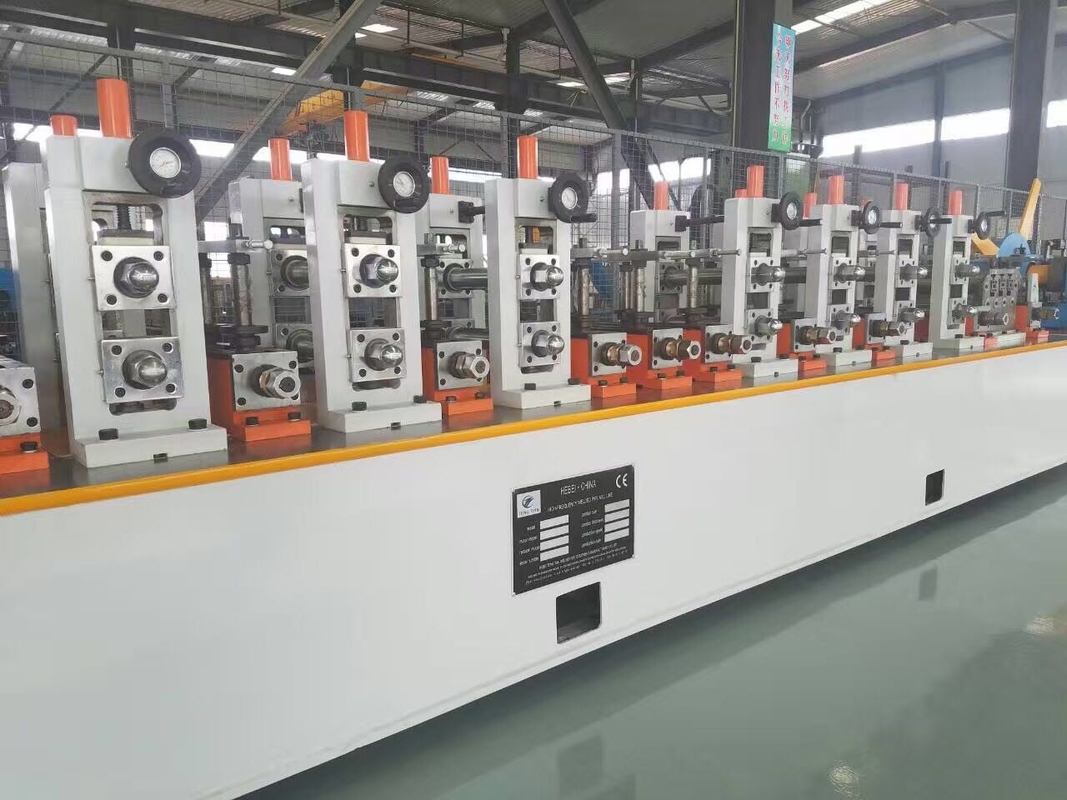

เครื่องทำท่อ ERW สำหรับงานหนักที่มีความแม่นยำ, เครื่องท่อ ERW โดยหนอนกังหัน

ท่อ ERW ทำให้เครื่องความถี่สูงความแม่นยำสูงหลอดโรงงานเส้น

รายละเอียดอุปกรณ์

ท่อ ERW ทำเครื่องความถี่สูงความแม่นยำสูงหลอดโรงงานเส้น ถูกใช้ในการผลิตวัสดุก่อสร้างท่อซึ่งใช้กันอย่างแพร่หลายสำหรับการสร้างวัสดุ ท่อระบายน้ำและท่อจ่ายพลังงาน โปรไฟล์อาคารและตกแต่ง , โปรไฟล์ที่ อัดขึ้นรูปอาคารโปรไฟล์ดัดเย็นเป็นต้น

ความแม่นยำของผลิตภัณฑ์สามารถเข้าถึงได้ 0.05 มม. (HG32 / HG50 / HG76) ความแม่นยำของชิ้นงานมากกว่า HG76 อยู่ที่ 0.08 มม.

ข้อมูลจำเพาะ:

1. วัตถุดิบ: HRC, CRC, Galvanized Coil

2. ช่วงการผลิต :

ท่อกลม: 25 - 76 มม.

ความหนา: 1.0-4.0 มม

ท่อสแควร์: 20 * 20 - 60 * 60 มม. ความหนา: 1.0-3.0 มม

สี่เหลี่ยมผืนผ้า: 20 * 40 - 40 * 80 มม. ความหนา: 1. -2.5 มม

3. เครื่องเชื่อม HF: GGP250Kw Solid State

4. บรรทัด Spees: สูงสุด 100 เมตร / นาที

5. ความยาวของท่อ: 4-12m

6. ความแม่นยำในการตัด: ± 3mm

ข้อดีของผลิตภัณฑ์:

1. ความแม่นยำสูง
   ระหว่างระดับลูกกลิ้งกระโดด 0.01 ระหว่างกรอบและกวาดล้างภาพนิ่ง≤0.02, ระดับแนวตั้งของกรอบ≤0.05แต่ละเฟรมคู่ขนาน≤0.1เส้นผ่าศูนย์กลางท่อเหล็กและความผิดพลาดของการผิดพลาด = 0.08
2. ใช้เทคโนโลยีของญี่ปุ่นเพื่อทำให้ข้อกำหนดของลูกค้าต่างชาติมีความต้องการความแม่นยำสูง
3. Schedulable ใช้หนอนเกียร์และการปรับตัวหนอนความแม่นยำในการปรับสูงพลังงานอย่างถูกต้อง
4. รอยแผลเป็นขูดสามารถปรับการปรับ 3D, มีดโกนได้ตามวงกลมเหล็ก± 20 °หมุน
5. รอบเป็นตารางเป็นหัวดันตุรกีสแควร์สามารถลดน้ำหนักแม่พิมพ์สร้างเสถียรภาพและมุม R ชุด
6. เพิ่มระดับเพลาเพิ่มไนลอนทำให้หมาด ๆ ลดการกระแทกเพลาและแบริ่ง

กระบวนการผลิต

เลื่อนขึ้น→ Uncoil →ราบ→ End Shear & เชื่อม Butt →สะสม→การขึ้นรูป→เชื่อมความถี่เหนี่ยวนำความถี่สูง→การกำจัดความผิดปกติภายนอก→การระบายความร้อน→การปรับขนาด→การตัด→การตรวจสอบและการเก็บรวบรวม→การเข้าถึงคลังสินค้า
