| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | TENG TIAN |
| ได้รับการรับรอง: | CE / ISO9001 |
| หมายเลขรุ่น: | HG42 |
คําแนะนํา:
เครื่องผลิตท่อเหล็กที่มีระบบไฮดรอลิกมีเครื่องทําการระดับก่อนหนึ่งเครื่อง และเครื่องทําการระดับละเอียดหนึ่งเครื่องที่ขับเคลื่อนโดยมอเตอร์ DC หรือ AC และการกําหนดความยาวโดยเครื่อง Encoderสไตล์การตัดเป็น stop-shear.
เส้นตัดแผ่นหนาตามความยาวประกอบด้วย: รถบรรทุกโค้ล, decoiler Double-mandrel, Portal-style guide coil-head, อุปกรณ์กดและเปลือก(แนวทางด้านข้าง, เครื่องตัดขอบ เครื่องปั่นขอบ, โต๊ะส่ง), คู่มือด้านข้าง เครื่องปรับระดับหลัก เครื่องส่งแผ่นสุดท้าย เครื่องปรับระดับความยาว เครื่องตัดขัดไฮดรอลิกอุปกรณ์ส่งตารางและแผ่นส่ง, โต๊ะสะสมอากาศ, ระบบไฮดรอลิก, ระบบควบคุมไฟฟ้า, เป็นต้น

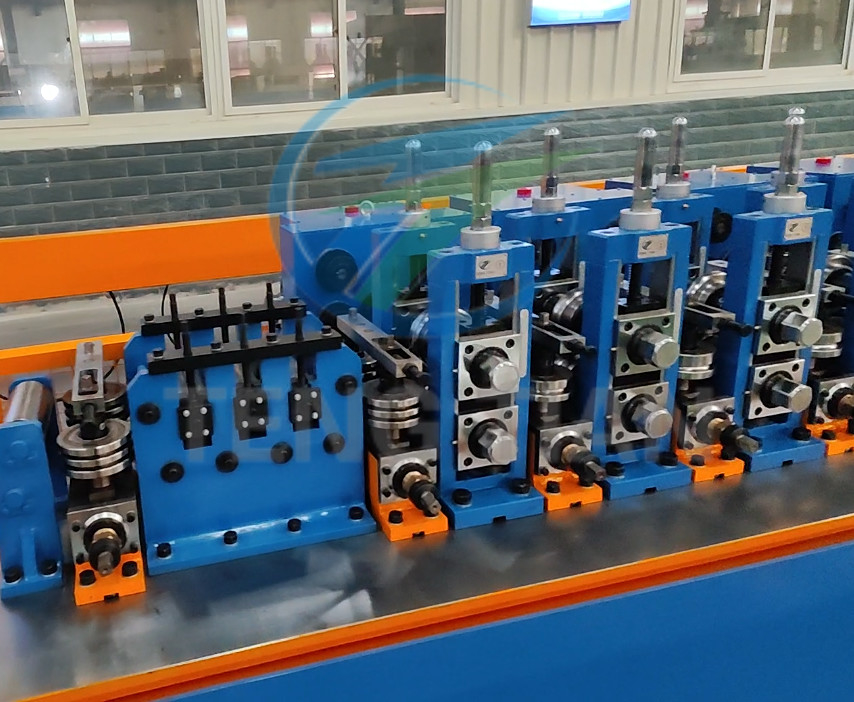

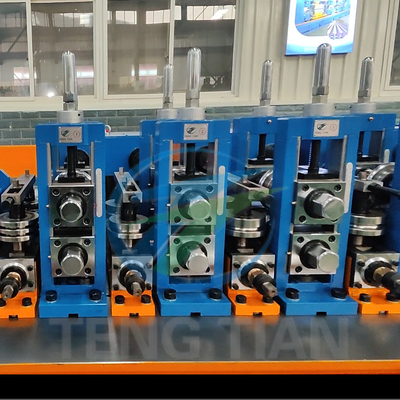

ข้อดีและลักษณะของเครื่องจักรการผลิตท่อเหล็กคาร์บอนสําหรับท่อขนาดเล็ก
peed สามารถขึ้นไปยัง 20m / นาที 4-5pcs / นาที 2000mm ยาวแผ่น
ความแม่นยําการปรับระดับ: ± 1.5mm/m2
ความแม่นยําของความยาวแผ่น: ± 0.5mm/m
ความแม่นยําของความยาวเส้นแยกแผ่น: ± 1 mm/m
2. น้ําหนักของสอยแผ่นหนาเป็นหนักถึง 30T, 35T หรือ 40T, decoiler คอนสองเหมาะสม
3เครื่องเปิดหัวโค้ลแบบโปตัลแบบแข็งแรง รวมทั้งคู่นําหัวโค้ล, เครื่องกดและเครื่องเปลือก สามารถทําให้แน่ใจว่าการปลดโค้ลจะดําเนินการได้อย่างราบรื่น
4สําหรับการผลิตแผ่นเหล็กเรียบ กว้างของม้วนการปรับระดับต้องถูกต้องทางวิทยาศาสตร์เรายืนยันกว้างของม้วน leveling โดยประสบการณ์จริงและการคํานวณวิศวกรรมเมื่อการประมวลผลแผ่นตัดต่อความยาวสาย.
5. รอลเลอร์สํารองติดตั้งในบราคเก็ตสํารองสามารถแน่นย้อนหลังการปรับระดับโรลเลอร์ขึ้นเพื่อให้แน่ใจว่าไม่มีการปรับปรุงของโรลเลอร์การปรับระดับระหว่างการปรับระดับ
6การปรับระดับสองครั้งถูกจัดวางในเส้นตัดแผ่นหนาตามความยาว เพื่อให้เกิดผลการปรับระดับที่ดี
ลูกค้าสามารถเลือกใช้เครื่องตัดขอบ เพื่อตัดขอบที่ไร้ประโยชน์
7อุปกรณ์ส่งแผ่นสุดท้ายส่งแผ่นเสร็จลงบนโต๊ะบรรจุอากาศ
8. เรานํามาใช้ชิ้นส่วนที่มีคุณภาพดีสําหรับเครื่องสายแผ่น CTL จําหน่ายจากบริษัทแบรนด์ชื่อดัง เช่น การควบคุม Mitsubishi PLC ส่วนไฮดรอลิก Yuken / Fuxin หมุน HRB / ZWZ / SKF เป็นต้น
| ไม่ ไม่ | รุ่น | ขนาดท่อ | ความหนา | ความเร็ว ((m/min) | พลังงาน ((KW) | HF(KW) | พื้นที่ ((LxW ในเมตร) |
| 1 | HG20 | ø8 - ø20 มิลลิเมตร | 0.3 - 1.5 มิลลิเมตร | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 มม. | 0.4 - 2.0 มิลลิเมตร | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 มิลลิเมตร | 0.7 -2.5 มิลลิเมตร | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 มม. | 0.9 - 3.0 มิลลิเมตร | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 มิลลิเมตร | 1 - 4 มิลลิเมตร | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 มิลลิเมตร | 1 - 4.5 มม. | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 มม. | 1.5 -5 มิลลิเมตร | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 มม. | 1.5 - 5.5 มิลลิเมตร | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 มิลลิเมตร | 2 - 6 มิลลิเมตร | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219 มม. | 3 - 8 มิลลิเมตร | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273 มม. | 4 - 12 มิลลิเมตร | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 มิลลิเมตร | 4 - 14 มม. | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 มิลลิเมตร | 4 - 16 มิลลิเมตร | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 มิลลิเมตร | 5 - 18 มิลลิเมตร | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 มม. | 5 - 18 มิลลิเมตร | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 มิลลิเมตร | 5 - 20 มม. | 5 - 20 | 4300 | 1800 | 300*24 |
