รายละเอียดสินค้า:
การชำระเงิน:
|
ความเร็วของโรงสี: | สูงสุด 50 เมตร / นาที | ความอดทนกว้าง: | /-0.05mm |
---|---|---|---|
ควบคุม: | จำกัด(มหาชน) | บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรต่างประเทศ |
แม็กซ์ แถบตัด: | 25 แถบ | น้ำหนักม้วน: | สูงสุด 350 ตัน |
ความกว้างคอยล์: | 800-1800mm | ช่วงความหนา: | 3 - 12 มม |
แสงสูง: | sheet metal slitter machine,strip slitting machine |

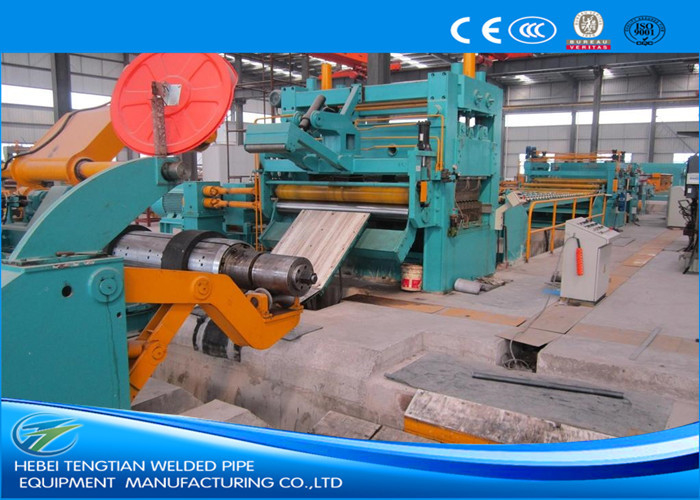

ZJ- (3-12) × 1800 มม. อัตโนมัติเต็มความแม่นยำสูงเหล็กม้วนรีดร้อนเครื่องตัด
บทนำ:
แผ่นตัดสายหนานี้เรียกอีกอย่างหนึ่งว่า slitter ขดลวดโลหะสามารถตัดขดลวดเหล็กหนาหนาเป็นขดลวดสำหรับเด็กเล็ก ๆ ได้ สายขดหนาตัดสายประกอบด้วย: รถขดโหลดรถสองลำแสงใหญ่ uncoiler โหลดพอร์ทัลสไตล์ม้วนหัวคู่มืออุปกรณ์กดและจอบเครื่องคู่หยิกฟีด leveler ห้าลูกกลิ้งตัดปลายโต๊ะ Roll, ศูนย์ aligner, slitter แผ่นเศษ scrap winder หลุม accumulator pre-separator และ tensioner พอร์ทัลขดลวดแบบคั่นและ presser recoiler ขดปลดปล่อยรถไฮดรอลิกควบคุมและควบคุมไฟฟ้า
ความจุของรูปแบบต่างๆของเส้นตัดแผ่นหนา (โลหะขด slitter):
ความหนาของแผ่น: (3 ~ 12) มม., (4-16) มม., (5 ~ 20) มม.
ความกว้างของแถบ: 500-1800 มม., 800 ~ 2000 มม. หรือ 1000 ~ 2200 มม.
2. เครื่องดับเพลิงแบบรูปกรวยคู่ไม่เพียง แต่มีเกลียวขนาดใหญ่เช่น 35T หรือ 40T แต่ยังสะดวกสำหรับการบรรจุขดลวดลงบน decoiler
3. รถบรรทุกคอยล์มีแท่นรองรับที่มีลูกกลิ้งหมุนได้อยู่ที่ขอบขอบขณะที่โหลดขดลวดเข้ากับกรวยสองชั้นบนมือข้างหนึ่งรองรับขดลวดขนาดใหญ่ ในทางกลับกันลูกกลิ้งคู่บนแพลตฟอร์มรถขดลวดหมุน synchronously กับ decroiling mandrel
4. ความแข็งแรงของลูกกลิ้งและเพลาทั้งหมดเพิ่มขึ้นด้วยความหนาของแถบเหล็ก
เครื่องโรลเลอร์เศษซากสองตัวถูกขับเคลื่อนด้วยมอเตอร์สองแรงบิดและตัวลดความเร็วสองแบบ
6. เครื่องรีดแรงดึงของขดลวดโลหะหรือเส้นตัดกระดาษโดยใช้โครงสร้างแรงดึงของลูกกลิ้งห้าลูกกลิ้งให้แรงบิดสม่ำเสมอและสม่ำเสมอสำหรับการหดตัว
7. ดันคอยล์ติดตั้งอยู่ที่ recoiler เพื่อดันขดลวดออกขดลวดขดลวด
8. มอเตอร์กระแสสลับและเครื่องลดความเร็วในการขับเคลื่อนตัวยึดหยิกและตัวปรับระดับห้าแกนและตัวปรับแรงต่อเนื่องห้าล้อขณะที่มอเตอร์กระแสตรงและตัวลดความเร็วในการขับเคลื่อน
9. ตัวควบคุมความเร็วของเครื่องตัดสายไฟ: ตัวควบคุมความเร็ว Parker Eurotherm 590 + การควบคุม PLC
กระบวนการทำงาน:
Coil-loading - Double-mandrel uncoiler - คอยล์คอยล์รีดและพรวนดิน - ให้อาหารแบบหยักสองล้อ, ปรับระดับห้าแฉก - ตัดปลาย - แท่ง (1) - การจัดแนวระนาบ - การตัดแผ่นดิสก์ - Hole Accumulator (2) - Pre-separator / Tensioner / ความยาวลูกกลิ้งวัด - Recoiling / Coils กดและคั่น - Coils-discharging - การควบคุมไฮดรอลิก - การควบคุมไฟฟ้า
พารามิเตอร์ทางเทคนิคหลัก
วัสดุของขดลวด: HR / CR คาร์บอน, แผ่นชุบสังกะสี, แผ่นเหล็กสีเป็นต้น
เครื่องขดลวดเหล็กความหนาของราง: (3 ~ 12) มม
เครื่องตัดแผ่นม้วนความกว้างแถบ: 500 ~ 1800 มม
น้ำหนัก Max.coil: 35000 กิโลกรัม
เส้นผ่าศูนย์กลางของลูกกลิ้งปรับระดับและลูกกลิ้งดึง: Φ210
เครื่องขดลวดเหล็กเส้นผ่านศูนย์กลางของเพลาสลิง: Φ300
เครื่องตัดแผ่นดิสก์: 6CrW2Si, HRC56 ~ 58 °, OD500mm x ID300mm x T25mm
เส้นผ่าศูนย์กลางของบล็อกเกอร์ recoiler: Φ610mm
แผ่นแยก: 65 มม., OD250 x ID95 x T10 / 20 มม
เครื่องตัดสลักเกลียวมอเตอร์กระแสตรงสำหรับเครื่องตัดและเครื่องบดอัด: 160 กิโลวัตต์, 200 กิโลวัตต์
ความเร็ว Slitter ขดลวดโลหะ: (0 ~ 50) m / min ปรับได้
เครื่องตัดสายมักจะถูกปรับแต่งตามความต้องการของลูกค้าตราบใดที่คุณมีพารามิเตอร์และข้อกำหนดสำหรับเราแล้วเราได้ออกแบบให้เหมาะกับอุปกรณ์ของคุณ
แบบ | ความหนา | ความกว้าง | น้ำหนักม้วน | ความกว้างของช่องสำเร็จรูป | ความเร็วสูงสุดในการตัดกระดาษ |
JY-12 x 1800 | 3-12mm | 600-1800mm | สูงสุด 35T | นาที. 60mm | 30m / นาที |
JY-16 x 2200 | 4-16mm | 800-2200mm | สูงสุด 40T | นาที. 100mm | 30m / นาที |
JY-20x 2000 | 5-20mm | 800-2000mm | สูงสุด 40T | ต่ำสุด 100 มม | 20m / นาที |
หมายเหตุ: ข้อมูลในรูปแบบเดียวกับการอ้างอิงตามช่วงทั่วไปเรามักจะออกแบบและทำแต่ละแผ่นตัดแนวเส้นตามความต้องการเฉพาะของลูกค้าแต่ละรายเพื่อให้ลูกค้าแต่ละรายสามารถซื้อเครื่องขูดเกลียวของตนเองได้จากเรา |
