รายละเอียดสินค้า:
การชำระเงิน:
|
วัสดุ: | เหล็กแผ่นรีดร้อน, CRC, แผ่นเหล็กชุบสังกะสี | แรงดันไฟฟ้า: | 220/380/415/420 / 440V |
---|---|---|---|
ความเร็วโรงสี: | สูงสุด 120m / นาที | การประกัน: | ปีที่ 1 |
วัสดุของใบมีด: | SKD11 | ความอดทนความกว้าง: | /-0.05mm |
การควบคุม: | จำกัด(มหาชน) | บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรต่างประเทศ |
แม็กซ์ แถบตัด: | 25 แถบ | น้ำหนักคอยล์: | สูงสุด 20 ตัน |
แสงสูง: | slitting line machine,strip slitting machine |
บทนำ:
เนื่องจากความหนาของแถบม้วนเป็นสัดส่วนกับความจุของเส้นตัดแผ่นความหนาของขดลวดหลักที่ใหญ่กว่าจึงต้องการเครื่องตัดซอยแบบที่ใหญ่กว่า โดยทั่วไปเราสามารถแบ่งสายการตัดออกเป็นสามกลุ่มตามความแตกต่างของความหนานั่นคือเส้นบางแผ่นตัด, เครื่องตัดม้วนหนากลางและเครื่องตัดม้วนโลหะหนาม้วน

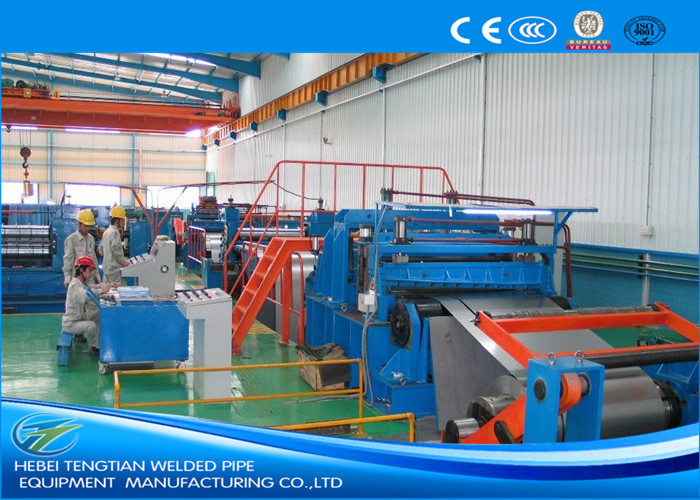

สายการตัดแผ่นบาง ๆ ที่เรียกว่า slitter ของขดลวดโลหะเป็นสายการผลิตชนิดหนึ่งที่ใช้ในการแยกขดลวดหลักให้เป็นขดลวดขนาดเล็กที่มีความกว้างเฉพาะ เส้นแบ่งแผ่นบาง ๆ ประกอบด้วยรถที่บรรทุกคอยล์, แมนเดรลเดียวที่คลายเกลียว, คอยล์เอนด์ให้อาหารและพรวนดิน, ลูกกลิ้งคู่จับให้อาหาร, ลูกกลิ้งสามระดับ, ตัดปลาย, ปรับแนว, ตัดแผ่นดิสก์, แยกเศษเหล็ก , ตัวสะสมหลุม, ตัวคั่นล่วงหน้า, การปรับความตึง, การถอยกลับ, การลงรถ, การควบคุมด้วยไฮดรอลิกและการควบคุมไฟฟ้า
เส้นตัดแผ่นบางเหมาะสำหรับความหนาของแถบขดลวด (0.2 ~ 1) มม. (0.3-2) มม. (0.3-3) มม. และ (0.4-4) มม. ในขณะที่ความกว้างของแถบสามารถเปลี่ยนแปลงได้: 600mm 1,000mm, 1250mm, 1600mm, 1800mm และอื่น ๆ
ข้อดีและลักษณะของเครื่องตัดม้วนของเรา:
1. แต่ละสายการผลิต (เส้นตัดแผ่นบาง ๆ ) ได้รับการออกแบบและทำอย่างเคร่งครัดตามความต้องการของลูกค้า ไม่เพียงแค่นี้วิศวกรของเรายังคำนึงถึงรองเท้าของลูกค้าอย่างระมัดระวังทำให้แน่ใจว่าเครื่องตัดเหล็กม้วนทั้งหมดมีขนาดกะทัดรัดเรียบแข็งและใช้งานง่าย
2. ขดลวดบาง ๆ มีความแตกต่างกันในน้ำหนักม้วนเมื่อน้ำหนักม้วนสูงสุดมีขนาดเล็กมักใช้แมนเดอร์เดี่ยว (เท้าแขน) uncoiler ถูกนำมาใช้สำหรับ slitter ขดลวดโลหะ เมื่อน้ำหนักม้วนสูงสุดถึง 25 ตันเหมาะสมที่จะใช้ uncoiler แมนเดอร์สองเท่าสำหรับเครื่องตัดซอยคอยล์
3. ลูกค้ามักจะต้องมีแถบบางแคบในความแม่นยำในการตัดสูง เราให้ความสนใจอย่างมากต่อการควบคุม centerline การควบคุมการตัดความแม่นยำของอุปกรณ์เสริมการควบคุมความแม่นยำการถอยกลับ ฯลฯ เพื่อให้แน่ใจว่าการตัดมีความแม่นยำที่ความหนาบาง
4. เมื่อสแตนเลส, เหล็กชุบสังกะสี, ขดลวดเหล็กสีมีความกังวลเราใช้มาตรการที่ละเอียดอ่อนเช่นลูกกลิ้งยางแผ่นเรียบส่งเพื่อปกป้องแผ่นพื้นผิวที่สมบูรณ์แบบไม่ได้รับบาดเจ็บ
5. เรามีข้อได้เปรียบที่เห็นได้ชัดในการออกแบบและผลิตระบบไฮดรอลิกสำหรับสายการตัดแผ่นบาง
6. เรามักจะเลือกซัพพลายเออร์ที่ดีของชิ้นส่วนไฮโดรลิค, มอเตอร์, ลดความเร็ว, ชิ้นส่วนไฟฟ้า เราต้องการซื้อชิ้นส่วนเหล่านั้นตามความต้องการของลูกค้าสำหรับเครื่องแยกขดลวดโลหะแบบพิเศษ
7. เราควบคุมแต่ละกระบวนการผลิตอย่างเข้มงวดตั้งแต่การซื้อวัสดุการเชื่อมการตัดเฉือนการชุบแข็งการบดการประกอบการพ่น ดังนั้นเราสามารถทำให้แน่ใจว่า slitter โลหะคุณภาพดี
8. เราสามารถจัดหาเครื่องตัดขดลวดคุณภาพเดียวกันในราคาที่ถูกกว่าเพราะเราเก่งด้านการจัดการต้นทุนการผลิต
9. AC มอเตอร์หรือ DC มอเตอร์ไดรฟ์ลูกค้าสามารถเลือกได้อย่างอิสระ เรามักจะใช้มอเตอร์ DC และไดรเวอร์ Eurotherm 590 DC เนื่องจากข้อดีของการทำงานที่มั่นคงและแรงบิดขนาดใหญ่
10. ความปลอดภัยในการใช้งานนั้นมั่นใจได้ด้วยตัวชี้วัดที่ชัดเจนบนแผ่นบาง ๆ ที่มีรอยตัด, อุปกรณ์ความปลอดภัยเช่นการหยุดฉุกเฉินเป็นต้น
กระบวนการทำงาน:
คอยล์ - โหลด - สองแมนเดอร์ uncoiler - คอยล์หัว - อาหารกดและพรวนดิน - การให้อาหารหยิกลูกกลิ้งคู่ระดับห้าลูกกลิ้ง - ตัดปลาย - สะสมหลุม (1) - การจัดแนวแถบ - การตัดแผ่นดิสก์ Hole Accumulator (2) - Pre-separator / Tensioner / เครื่องมือวัดความยาว - Recoiling / Coils press & separator - คอยส์ - คลายประจุ - ควบคุมไฮดรอลิก - ระบบควบคุมไฟฟ้า
พารามิเตอร์ทางเทคนิคหลัก
วัสดุของคอยส์: HRC, CRC, GI, PPGI, Q195, Q235, Q345 ...
ความหนาของแถบ: (0.3-3) มม
แม็กซ์ ความกว้างของแถบ: 1600 มม
ID ม้วน: ≥Φ508mm
คอยล์ OD: Φ1800mm
แม็กซ์ น้ำหนักม้วน: 20000Kgs
มอเตอร์ Slitter: มอเตอร์ 75KW DC
เพลา Slitter: Ф220 x 1650 มม
มีดดิสก์บนเพลา slitter: ID220mm x OD330mm x 10mm, 6CrW2Si
แผ่นแยก: ID85 x OD210mm x 6mm, 65Mn
การทำให้ตึงด้วยแถบผ้าขนแกะเสียดสีนั้นพันรอบแผ่นไม้
Recoiler block: Ф508 x 1700 มม
มอเตอร์ Recoiler: มอเตอร์ 90KW DC
ระบบควบคุมไฟฟ้า: ตู้ควบคุม Eurotherm 590 DC พร้อมแผงควบคุม
ความเร็วตัด: สูงสุด 100m / นาทีปรับ
รูปแบบข้อมูลจำเพาะของเครื่องตัดม้วน:
แบบ | ความหนา | ความกว้าง | น้ำหนักคอยล์ | ความกว้างของร่องเสร็จแล้ว | ความเร็ว Slitting สูงสุด |
JY-1 x 600 | 0.2-1mm | 100-600mm | สูงสุด 8T | นาที. 20mm | 120m / นาที |
JY-2 x 1300 | 0.3-2mm | 300-1300mm | สูงสุด 15T | นาที. 25mm | 150m / นาที |
JY-3 x 1600 | 0.3-3mm | 500-1600mm | สูงสุด 20T | ต่ำสุด 25mm | 120m / นาที |
JY-4 x 1600 | 0.4-4mm | 500-1600mm | สูงสุด 30T | ขั้นต่ำ 30 มม | 120m / นาที |
หมายเหตุ: ข้อมูลในรูปแบบเป็นการอ้างอิงตามช่วงทั่วไปเรามักจะออกแบบและสร้างแต่ละบรรทัดตามความต้องการเฉพาะของลูกค้าแต่ละรายเพื่อให้ลูกค้าแต่ละรายสามารถซื้อสายเนื้อหาที่ดีจากเรา |
