วัสดุ: | HRC, CRC, แผ่นเหล็กชุบสังกะสี | แรงดันไฟฟ้า: | 220/380/415/420 / 440V |
---|---|---|---|
ความเร็วของโรงสี: | สูงสุด 60 เมตร / นาที | การประกัน: | ปีที่ 1 |
วัสดุของใบมีด: | SKD11 | ความอดทนกว้าง: | /-0.05mm |
ควบคุม: | จำกัด(มหาชน) | บริการหลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรต่างประเทศ |
แม็กซ์ แถบตัด: | 25 แถบ | น้ำหนักม้วน: | สูงสุด 30 ตัน |
แสงสูง: | slitting line machine,sheet metal slitter machine |

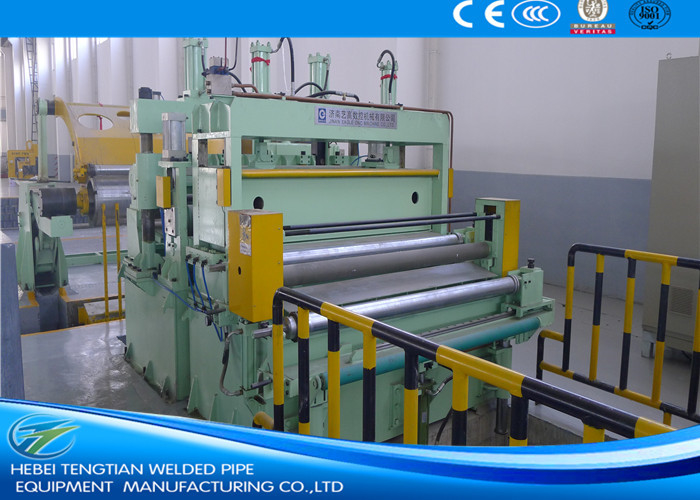

ZJ- (2 ~ 8) × 1800 มม. อัตโนมัติเต็มรูปแบบความแม่นยำสูงเหล็กม้วนรีดร้อนเครื่องตัด
บทนำ:
ความหนาของเหล็กม้วนหนากลางเส้นตัดส่วนใหญ่จะใช้ในการตัดเหล็กขดลวดความหนา 0.6 ~ 5 มม., 1 ~ 6 มม., 2-8 มม. หรือ 3 ~ 10 มม. และสำหรับขดลวดเหล็กที่มีความกว้าง: 600 ~ 1600 มม., 800 ~ 1800 มม. หรือ 800 ~ 2000 มม. ในขดลวดที่เล็กกว่า Slitter เหล็กนี้ใช้กันอย่างแพร่หลายสำหรับการพิสูจน์ขดลวดเหล็กขดลวดสำหรับโรงกลิ้งรีดเย็น, ท่อเหล็กม้วน, เครื่องม้วนอดีต ฯลฯ
ข้อดีและลักษณะ:
1. น้ำหนักของขดลวดเหล็กหนาหนาปานกลางมักมีน้ำหนักไม่เกิน 30 ตันในกรณีนี้ต้องใช้เครื่องหล่อลื่นแบบเกลียวคู่เพื่อดึงขดลวดหนักมาก เครื่องดับเพลิงแบบ Double Double สามารถใช้งานได้ 3 ขั้นตอนตามลำดับสำหรับขดลวดขนาดเส้นผ่านศูนย์กลางภายในมาตรฐาน 3 ขนาดคือΦ508mm, Φ610mm, Φ760mm ในเวลาเดียวกันเครื่องซีลเลื่อม Double mandrel สามารถทำเป็นกรวยสองชั้นโดยไม่มีขั้นตอนที่สามารถรองรับและถอดเกลียว ID จำนวนมากได้จากΦ480-800mmสำหรับเครื่องตัดเหล็กพิเศษ
กระบวนการทำงาน:
Coil-loading - Double-mandrel uncoiler - คอยล์คอยล์รีดและพรวนดิน - ให้อาหารแบบหยักสองล้อ, ปรับระดับห้าแฉก - ตัดปลาย - แท่น (1) - การจัดแนวระนาบ - การตัดแผ่นดิสก์ - Hole Accumulator (2) - Pre-separator / Tensioner / ความยาวลูกกลิ้งวัด - Recoiling / Coils กดและคั่น - Coils-discharging - การควบคุมไฮดรอลิก - การควบคุมไฟฟ้า
พารามิเตอร์ทางเทคนิคหลัก
ขดลวดขาเข้า: เหล็กกล้าคาร์บอนเหล็กกล้าชุบสังกะสีและอื่น ๆ
ความหนาของแผ่น: (2 ~ 8) มม
ความกว้างแถบ: 600 ~ 1800 มม
เส้นผ่านศูนย์กลางภายในของขดลวด: ≥ 508 มม
เส้นผ่าศูนย์กลาง Max.outer ของขดลวด: Φ 2100mm
เครื่องตัดเหล็กน้ำหนัก Max.coil: 35000kgs
เพลาเพลาเหล็ก: Φ280 x 1850 มม
มอเตอร์ตัด: มอเตอร์กระแสไฟฟ้า 132 กิโลวัตต์
วัสดุของเครื่องตัดแผ่นดิสก์: 6CrW2Si, HRC56 ° ~ 58 °
แกนรีเฟรช: Φ508× 1900 มม
เครื่องตัดเหล็กเครื่องทำซ้ำ: 160 กิโลวัตต์มอเตอร์ DC
ความเร็วตัด: (0 ~ 80) m / min ปรับได้
ข้อดีและลักษณะพิเศษของเครื่องตัดสายคอยล์:
1. สายการผลิตแต่ละสาย (เส้นบางเฉือนเส้น) ถูกออกแบบและผลิตตามความต้องการของลูกค้าอย่างเคร่งครัด ไม่เพียงแค่นี้วิศวกรของเราจะคิดอย่างรอบคอบในรองเท้าของลูกค้าเพื่อให้มั่นใจได้ว่า slitter ขดลวดโลหะทั้งหมดจะมีขนาดกะทัดรัดเรียบเนียนและใช้งานได้ง่าย
2. มีรูเจาะรูหนึ่งหรือสองช่องอยู่ตรงกลางของเส้นขดหนาซึ่งขึ้นอยู่กับความหนาขั้นต่ำความเร็วตัดและปัจจัยอื่น ๆ หนึ่งหลุม accumulator อยู่เสมอหลังจาก slitter และก่อน tensioner
3. ตามความต้องการและความต้องการของหน่วยรับน้ำหนักของเหล็กแต่ละตัวเราใช้โครงสร้างที่เหมาะสมและใช้วัสดุที่เหมาะสมและเพียงพอในการทำสายรัดเส้นเหล็กแต่ละเส้น
4. วัสดุและขนาดที่แม่นยำของมีดแผ่นดิสก์ spacers และแหวนยางใน slitting shaft สำหรับเครื่องตัดเหล็กของเราสามารถตรวจสอบให้แน่ใจ burrs น้อย cambers เล็กน้อย (± 0.10 mm / m) ไม่มีความหนืดกับมีดและความกว้างของช่องแม่นยำ (+ -0.05mm)
5. เครื่องบดเศษซากจากขอบของเครื่องตัดเหล็กของเราใช้มอเตอร์แรงบิดเพื่อให้แน่ใจว่าขอบลมที่เท่ากันและพร้อมกันจะถูกตัดขึ้น
6. หากต้องการเปลี่ยนมีดดิสก์อย่างรวดเร็วให้เลือกใช้รางเหล็กสองชั้น เมื่อเครื่องตัดเหล็กทำงานได้คนงานสามารถติดตั้งมีดบนรางอื่น ๆ ได้แล้วเพียงแลกเปลี่ยนสถานที่ของเหล็กเส้นตัดเหล็กสองเส้นเพื่อทำงานต่อ
7. ลูกกลิ้งกดสองครั้งติดตั้งอยู่บนอุปกรณ์แต่ละชิ้นตามลำดับต่อท้ายแต่ละหลุมสะสมในกรณีที่หัวกระดาษตกอยู่ในรูขณะที่ให้หัวเทปผ่านสายตัดเหล็กม้วน
8. มีการติดตั้งคอยล์แยกและยึดติดกับเครื่องอัดไฮดรอลิกโดยใช้แรงดันไฮดรอลิคโดยกดปุ่มปิดกั้นและขยับขึ้นโดยอัตโนมัติขณะที่เส้นผ่าศูนย์กลางหดตัวจะใหญ่ขึ้น
เครื่องตัดสายมักจะถูกปรับแต่งตามความต้องการของลูกค้าตราบใดที่คุณมีพารามิเตอร์และข้อกำหนดสำหรับเราแล้วเราได้ออกแบบให้เหมาะกับอุปกรณ์ของคุณ
รายละเอียดของ Steel Slitter:
แบบ | ความหนา | ความกว้าง | น้ำหนักม้วน | ความกว้างของช่องสำเร็จรูป | ความเร็วสูงสุดในการตัดกระดาษ |
ZJ-5 x 1500 | 0.6-5mm | 500-1500mm | สูงสุด 30T | นาที. 40mm | 80m / นาที |
ZJ-6 x 1600 | 1-6mm | 600-1600mm | สูงสุด 30T | นาที. 50mm | 70m / นาที |
ZJ-8 x 1800 | 2-8mm | 600-1800mm | สูงสุด 35T | ต่ำสุด 50 มม | 80m / นาที |
ZJ-10 x 2000 | 3-10mm | 800-2000mm | สูงสุด 35T | ต่ำสุด 60 มม | 60m / นาที |
หมายเหตุ: ข้อมูลในรูปแบบเดียวกับการอ้างอิงตามช่วงทั่วไปเราออกแบบและทำเป็นเครื่องตัดเหล็กแต่ละแบบตามความต้องการเฉพาะของลูกค้าแต่ละรายเพื่อให้ลูกค้าแต่ละรายสามารถซื้อสายผลิตภัณฑ์ของตนเองได้ดีจากเรา |
