รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อการผลิต: | ท่อเหล็กคาร์บอนขนาดใหญ่เส้นขนาดเส้นผ่าศูนย์กลาง 325mm - 530mm ความเร็ว 25m / นาทีเครื่องโรงสีท่อเชื่ | เส้นผ่านศูนย์กลางท่อ: | 325mm-530mm |
---|---|---|---|
ความเร็วของผลิตภัณฑ์: | สูงสุด 25 เมตร/นาที | วัสดุ: | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม เหล็กกล้าผสมต่ำ |
เลื่อยตัด: | เลื่อยตัดแรงเสียดทาน | ความหนาของท่อ: | 4.0-9.0mm |
ให้บริการหลังการขาย: | การว่าจ้างและการฝึกอบรม | แรงดันไฟฟ้า: | 380V |
คำสำคัญ: | ความเร็ว 25m / นาทีเครื่องโรงสีท่อเชื่อม | ||
แสงสูง: | เส้นผ่านศูนย์กลาง 325 มม. โรงสีท่อเหล็กคาร์บอน,โรงสีท่อเหล็กคาร์บอนขนาดใหญ่,เส้นผ่านศูนย์กลาง 530 มม. โรงสีท่อเชื่อม |

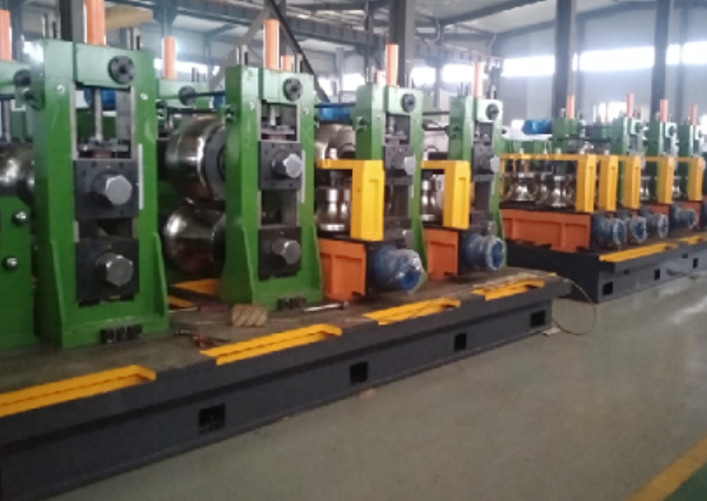

HG530 High-Frequency Welded Pipe Mill Line ออกแบบมาเพื่อผลิตท่อกลม (Diaφ325-530mm, ความหนา 4-9mm)
ใช้การขึ้นรูปแบบ FFX: ในอุปกรณ์นี้ กระบวนการขึ้นรูปที่ประหยัดและเหมาะสมที่สุดจะถูกใช้ในการดัดงอเป็นท่อที่มีรอยต่ออย่างต่อเนื่องและราบรื่นเนื่องจากการออกแบบพิเศษของโครงสร้างม้วนทั้งหมดและการปรับ ทำให้สามารถปรับให้เข้ากับการขึ้นรูปทุกขนาดและข้อกำหนดของผลิตภัณฑ์โดยไม่จำเป็นต้องเปลี่ยนม้วน
ส่วนเฟรมประเภทรูปิดเป็นโรงสีกลิ้งสูงสี่เฟรมสามเฟรม และต้องเปลี่ยนม้วนตามเส้นผ่านศูนย์กลางภายนอกของผลิตภัณฑ์ที่แตกต่างกันเพื่อความสะดวกในการเปลี่ยนแปลงข้อกำหนดอย่างรวดเร็ว เฟรมเฟรมชนิดรูปิดได้รับการออกแบบและติดตั้งเป็นพิเศษในเฟรมทดแทนพิเศษการเชื่อมต่อและการแยกส่วนกับฐานและส่วนขับเคลื่อนขับเคลื่อนด้วยแรงดันไฮดรอลิก และการเปลี่ยนสามารถทำได้ภายในสิบนาที
วัสดุ (ขดลวดเหล็ก) →เครื่องคลายเกลียว→เครื่องเฉือนและเครื่องเชื่อม→เครื่องสะสมแนวนอน (หรือกรง) →เครื่องขึ้นรูป→เครื่องเชื่อมดิน HF →เครื่องปรับขนาด→การยืดผมตรง (หัวไก่งวง) →เครื่องตัด→หมดโต๊ะ
ย่อมาจากการขึ้นรูปโรงสี | 7 |
แท่นชั่งขนาด | 5 |
วัสดุเพลา | 40Cr |
เส้นผ่าศูนย์กลางท่อกลม | 19-76mm |
ความหนาของท่อกลม | 1.5-3.0mm |
ขนาดท่อสี่เหลี่ยม | 15×15-60×60mm |
ความหนาของท่อสี่เหลี่ยม |
1.5-2.0mm
|
แบบอย่าง | ช่วงเส้นผ่านศูนย์กลาง | ความหนาของท่อ | ความเร็วสาย (ม./นาที) |
HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4-1.5MM | 120 |
HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
HG76 | 25-76MM | 1-4MM | 30-100 |
HG89 | 32-89MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219MM | 4-8MM | 20-40 |
HG273 | 114-273MM | 4-10MM | 15-30 |
HG325 | 165-325MM | 4-10MM | 10-30 |
HG426 | 165-426MM | 4-12.7MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
เราจะรับผิดชอบปัญหาคุณภาพที่เกิดจากการออกแบบและการผลิตด้วยหนึ่งปีหลังจากประสบความสำเร็จในการติดตั้งและแก้จุดบกพร่องและค่าใช้จ่ายทั้งหมดสำหรับการเปลี่ยนชิ้นส่วนและส่วนประกอบ (ไม่รวมปัจจัยมนุษย์และส่วนประกอบที่อ่อนแอ) จะเกิดจากเรา!
1) โรงงานจะส่ง 1-2 วิศวกรเทคนิคไปติดตั้งและทดสอบการทำงาน
2) ไซต์งาน, ฐานรากอุปกรณ์, โครงสร้างเย็น ฯลฯ รับผิดชอบโดยผู้ซื้อตามวัสดุอุปกรณ์ที่จัดหาโดยซัพพลายเออร์, อุปกรณ์สำหรับการติดตั้ง (อุปกรณ์ยก, เครื่องมือ ฯลฯ ), วัสดุเสริมการติดตั้ง (ลวด, ท่อไดรฟ์, ท่อน้ำ เป็นต้น) กำลังแรงงานที่ผู้ซื้อจัด
3) ผู้ซื้อเป็นผู้รับผิดชอบการจ่ายไฟ น้ำประปา และการจ่ายก๊าซไปยังตัวเชื่อมต่ออินเทอร์เฟซอุปกรณ์
4) บันทึกการเตรียมผู้ซื้อ
